Známé brněnské ikony jako 3D tištěné modely
Když se řekne Brno, mnohým se vybaví netradiční orloj stojící na náměstí Svobody nebo krokodýl zavěšený v průchodu Staré radnice. Turistické informační centrum (TIC), které pořádá kulturní akce a podporuje cestovní ruch, se rozhodlo využít tyto významné brněnské symboly a proměnit je do podoby drobných upomínkových předmětů. Proto hledali dodavatele, který by jim vyrobil makety těchto unikátů.
Kde se symboly vzaly?
Černý šestimetrový orloj ve tvaru střely najdete na náměstí Svobody. Brňané si jím připomínají historickou událost, kdy při obležení Švédy v roce 1645 prý odbilo poledne o hodinu dřív, což mělo zajistit odsun švédských vojsk. Tak také vzniklo „brněnské poledne“ v 11 hodin, a proto orloj odbíjí poledne v tento čas a při té příležitosti vypustí skleněnou kuličku. Samotný orloj byl instalován nedávno, v roce 2010, přesto si již získal velkou popularitu.
Původ krokodýla, častěji přezdívaného jako drak, je o něco složitější. Zmínky o něm pochází z 11. a ze 16. století. V průběhu let se šířily různé legendy odhalující jeho původ, nicméně Brňané rádi věří, že krokodýl kdysi žil na břehu řeky Svratky. Lidé se ho báli a chtěli se ho zbavit, až se ukázal tovaryš, který jej nakrmil vápnem obaleným kůží. Po hostině se krokodýl napil vody z řeky a vápno v něm začalo vřít, až praskl. Krokodýl u Staré radnice poblíž Zelného trhu je nejspíš nejstarším vycpaným exponátem ve střední Evropě.
Na spolupráci s MCAE oceňujeme perfektní komunikaci, ochotu hledat kreativní řešení i kvalitu výrobků.
Petra Motesicky
Vedoucí marketingu a cestovního ruchu, TIC BRNO
Vyrobeno 3D tiskem
Turistické informační centrum chtělo do své nabídky přidat suvenýry, které by ztvárňovaly právě tyto brněnské ikony. Naše modely jsou věrnými napodobeninami originálů, vytvořili jsme jich celkem 2000 kusů v měřítku 1:60.

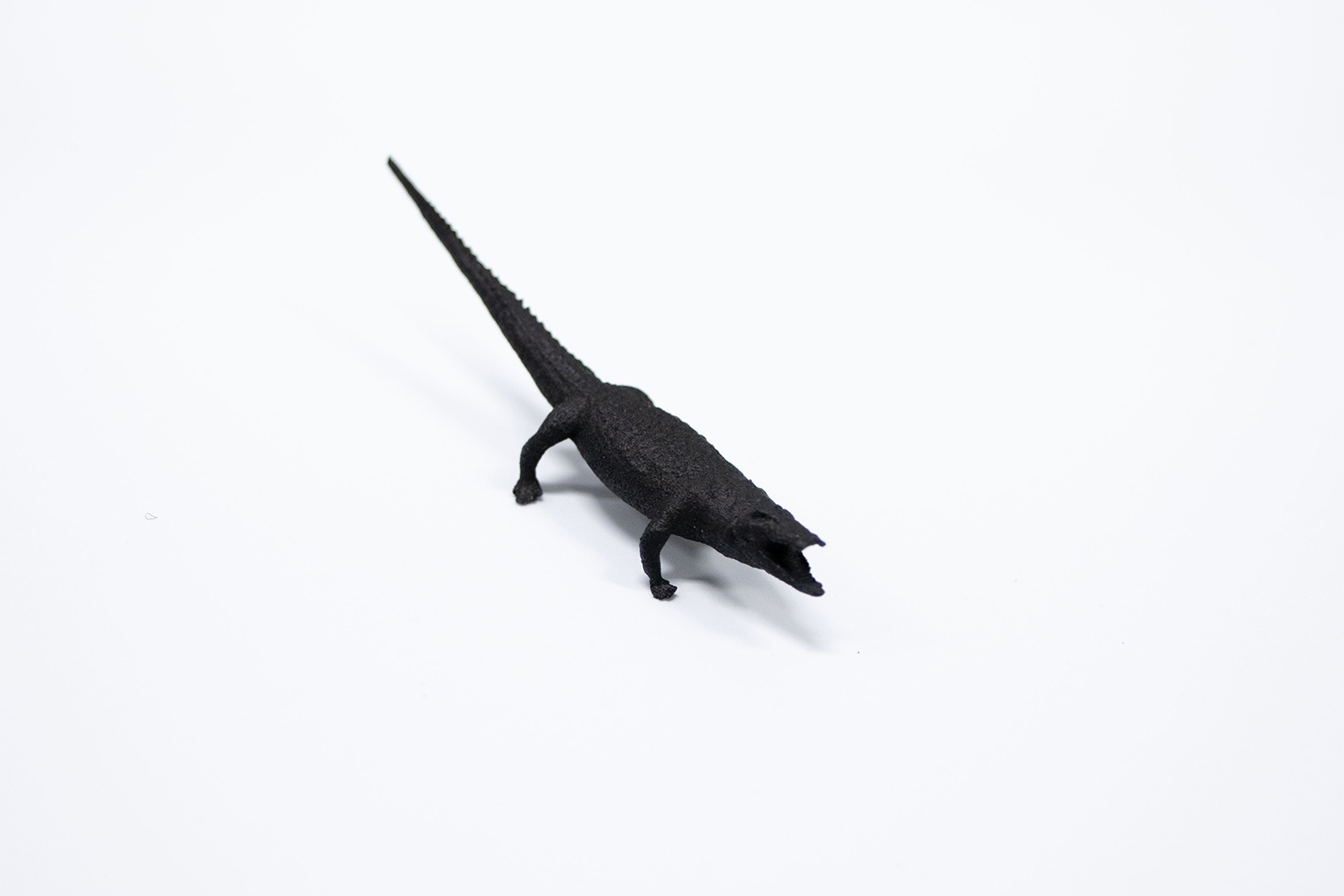

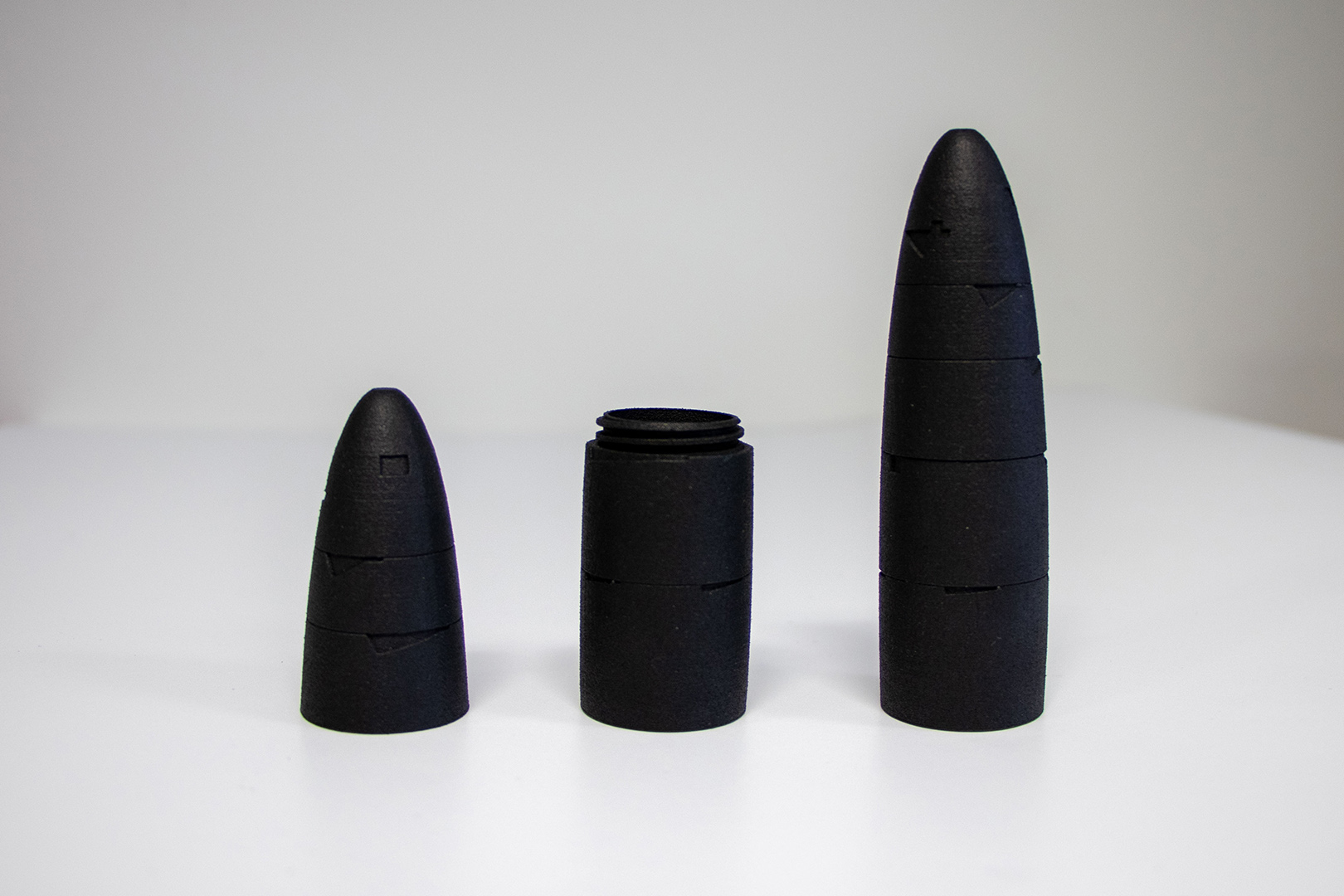

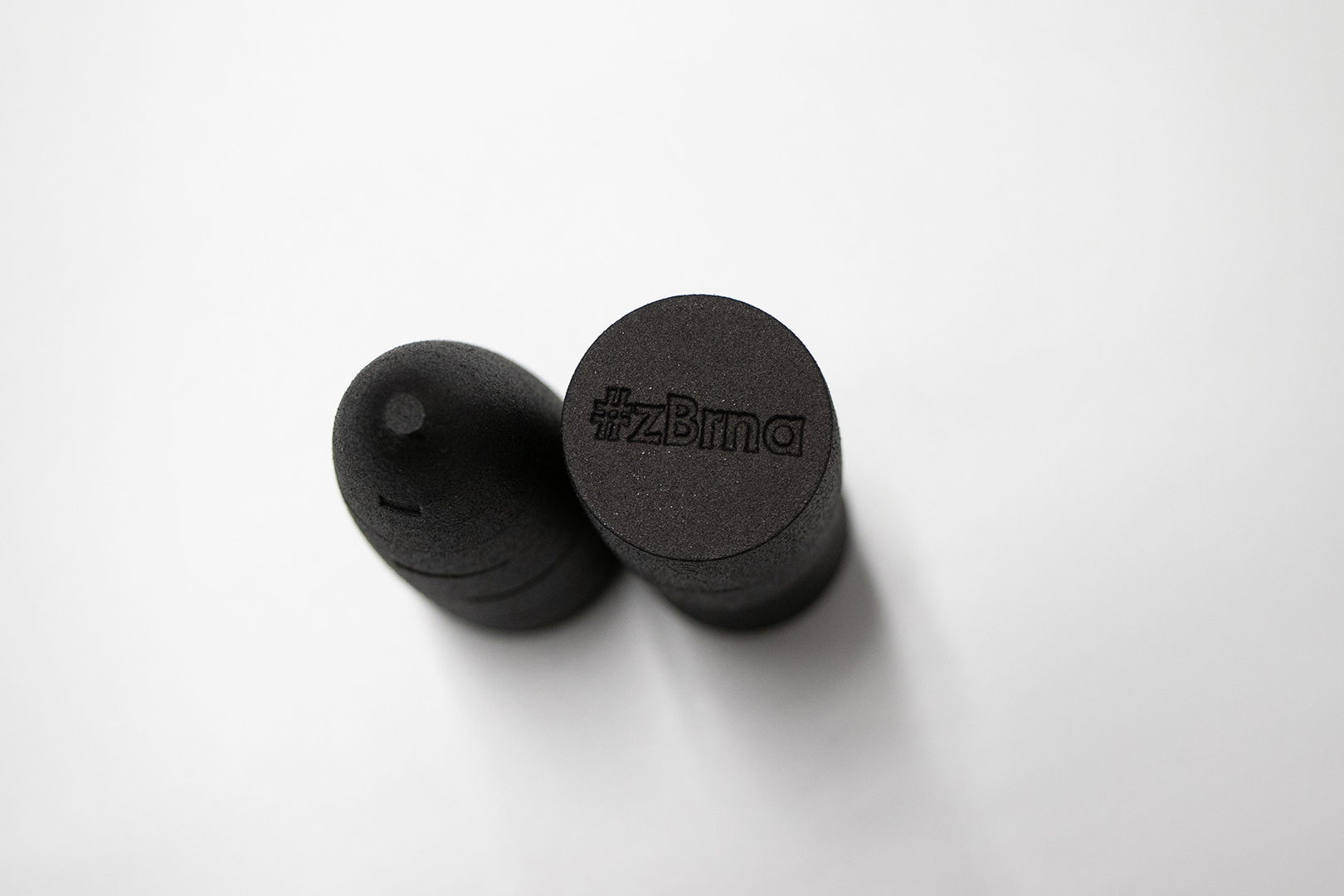

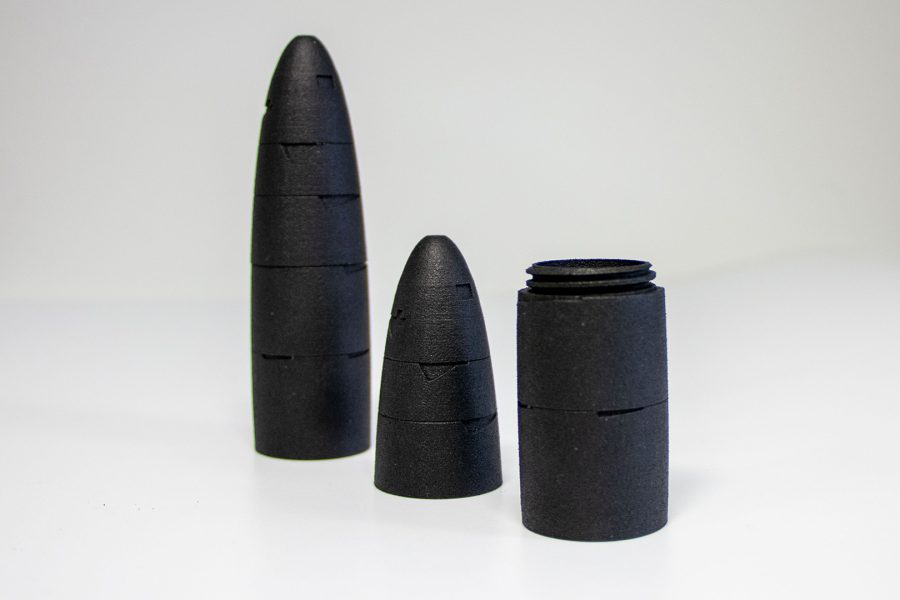

Pro výrobu deseticentimetrových černých orlojů a o něco menších dráčků jsme zvolili 3D tiskárnu Stratasys H350 založenou na práškové technologii SAF. Výhodami této metody jsou nízké náklady, krátká dodací lhůta a především sériová výroba kvalitních dílů. Zajímavostí je, že orloj lze rozšroubovat a dovnitř schovat jakékoli drobné poklady, protože je dutý. Na jeho spodní straně se nachází dobře čitelný nápis #zBrna, technologie SAF totiž umožňuje detailní propracování, stejně jako funkční spoje. 3D tiskem vznikají šedé modely, proto jsme následně použili zařízení od společnosti DyeMansion, automatizovaný systém pro průmyslové barvení a povrchovou úpravu 3D tištěných plastových dílů.
Zmenšeninu orloje jsme vyrobili i v lesklé variantě, a to metodou vakuového lití. Odlitky do silikonových forem jsou přesné, v tomto případě jsou orloje černé transparentní a plnostěnné.
Drobné vánoční dárky
„Na spolupráci s MCAE oceňujeme perfektní komunikaci, ochotu hledat kreativní řešení i kvalitu výrobků,“ sdělila své dojmy vedoucí marketingu a cestovního ruchu v Turistickém informačním centru Petra Motesicky. Svěřila se, že již déle hledali dodavatele, který by vytvořil suvenýry podle jejich představ, v daném množství a za přijatelnou cenu. Obě varianty orlojů i dráčky zařadili do letošní vánoční nabídky. Suvenýry jsou nyní k dostání jak na e-shopu TIC Brno, tak na vánočních trzích v Brně poblíž orloje.
Sériová výroba
Matné černé modely byly vyrobeny pomocí 3D tiskárny Stratasys H350 s využitím technologie SAF™ (Selective Absorption Fusion). Tato metoda umožňuje přesné zpracování detailů a sériovou výrobu.
Pro tisk jsme zvolili materiál PA11, který se vyrábí ze 100% přírodního ricinového oleje, což jej činí udržitelnou alternativou k tradičním syntetickým materiálům. Použitý prášek je navíc plně recyklovatelný a lze jej opětovně použít v poměru 70 % recyklovaného ku 30 % nového.
Díky technologii SAF a následnému postprocessingu dosáhly všechny díly vysoké úrovně detailů, přesnosti a povrchové úpravy, což je klíčové pro spotřební produkty. Maximální využití tiskového objemu zajistilo nízké náklady za kus pro celou výrobu.
Lesklé černé orloje vznikly díky technologii vakuového lití do silikonových forem. Nejprve jsme vytiskli 3D matriční model, upravili jeho povrch broušením a lakováním tak, aby byl lesklý, a následně jsme ho zalili do silikonu. Tím jsme vytvořili formu, do které jsme po vyjmutí modelu, nalévali dvousložkový polyuretan transparentní barvy PX521 dobarvovaný černým pigmentem. Následně jsme formy temperovali při teplotě 70 °C po dobu 2 hodin. Po dočištění byly modely hotové.
Technické parametry výroby suvenýrů pro TIC
3D tištěné orloje
Celkem objednáno
500 kusů
V jedné tiskové komoře
168 kusů
Počet tiskových úloh
3 tiskové cykly
Doba tisku jedné komory
13 h
Spotřeba materiálu
3385,5 cm³ prášku PA11 na jednu komoru
3D tištění draci
Celkem objednáno
1500 kusů
V jedné tiskové komoře

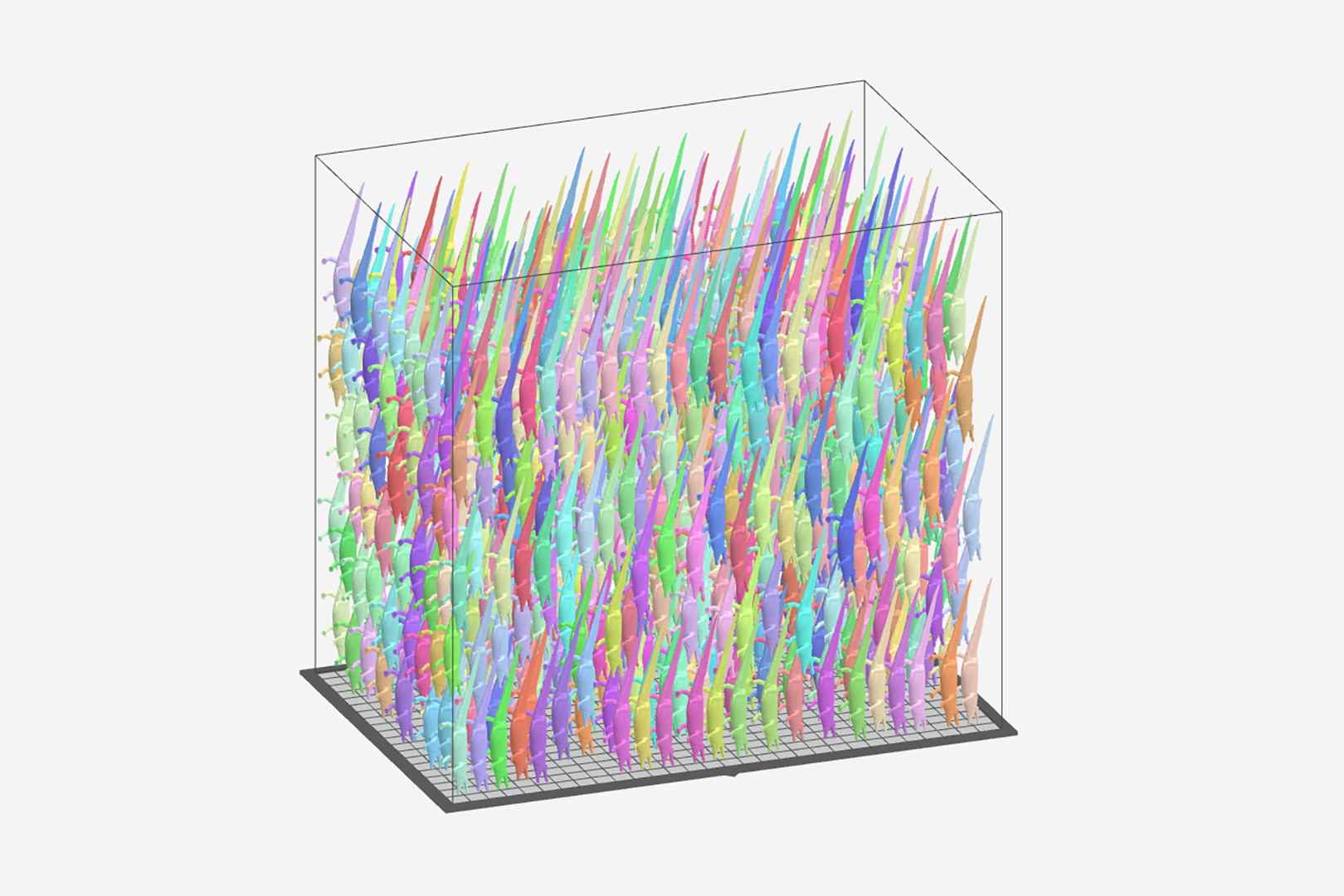

750 kusů
Počet tiskových úloh
2 tiskové cykly
Doba tisku jedné komory
12,5 h
Spotřeba materiálu
1700 cm³ prášku PA11 na jednu komoru
Postprocessing a finální úprava

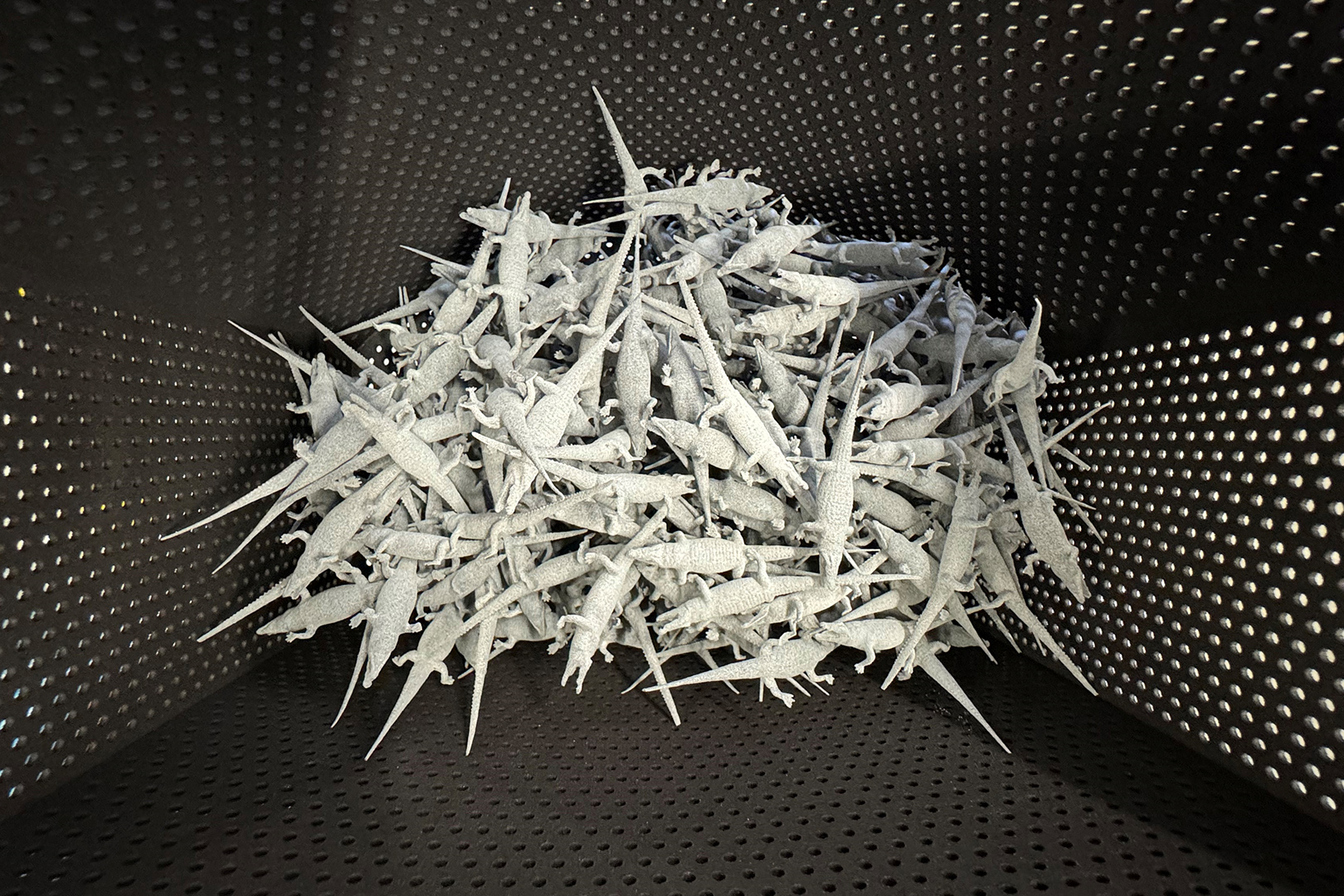

Čištění
Proběhlo v zařízení DyeMansion PowerShot C cca 15 min
Vyhlazení
DyeMansion PowerShot S zvýšil odolnost dílů proti poškrábání a připravil je k barvení, a to za 15 min
Barvení
Finální černé barvení bylo provedeno v zařízení DyeMansion DM60 a trvalo 2 h
