3D skenování velkých ploch a objektů
ATOS LRX
3D optické měření umožňuje snadné získání dat z celého povrchu objektu, a tím komplexní kontrolu geometrie měřeného dílu. 3D skenery ATOS od renomované značky ZEISS byly vyvinuty pro použití ve ztížených průmyslových podmínkách a jsou určené pro nejnáročnější metrologické aplikace. Řadí se mezi nejlepší měřicí techniku na trhu.
Průmyslový měřicí systém

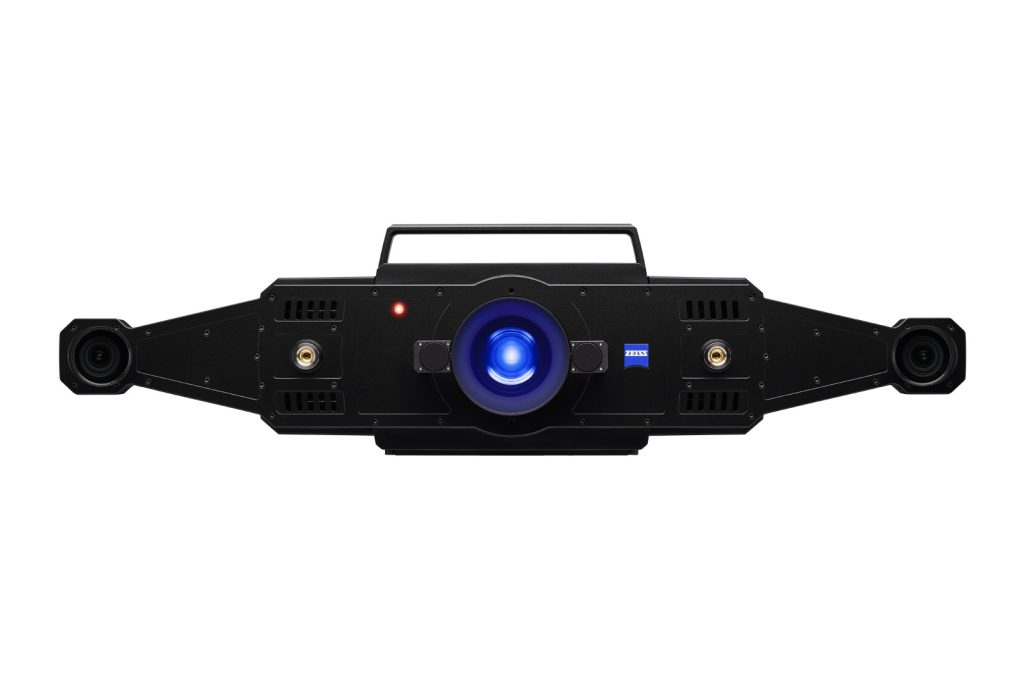

Průmyslový 3D skener ZEISS ATOS LRX nabízí rychlý, přesný, celoplošný sběr dat pro velké měřicí oblasti. Díky mimořádně jasnému laserovému zdroji světla a měřicí ploše až 4 metry čtvereční zachytí až 2 × 12 milionů souřadnicových bodů při jediném skenování, čímž urychlí proces měření.
ATOS LRX splňuje vysoké metrologické nároky průmyslových uživatelů. 3D skener, který pracuje s ZEISS INSPECT, široce uznávaným standardem v 3D metrologii, vás bez problémů provede celým pracovním postupem skenování, kontroly a vytváření reportů.
Vysoká rychlost měření
Výkonný laser nové generace
Vyvinut pro průmyslové aplikace
Uživatelsky přívětivý software
Skenování velkých ploch
Rychlý a vysoce výkonný 3D skener ZEISS ATOS LRX je určený především pro skenování velkých ploch, a to až do 4 m2. Snímání je velmi rychlé, 3D skener zaznamená až 2 × 12 milionů naměřených bodů v jednom skenu.
Skener ZEISS ATOS LRX je určen pro průmyslové aplikace. Robustní kryt chrání zabudované kamery a objektiv proti prachu a stříkající vodě. Skener sám monitoruje stav vlastní kalibrace, aby mohl spolehlivě a přesně pracovat i v náročných výrobních podmínkách.
Celý pracovní postup – 3D skenování, kontrola a vytváření reportů – je řízen výkonným softwarem ZEISS Quality Suite. 3D skener získává data z celého měřeného dílu a umožňuje z nich vytvářet analýzy a protokoly kontroly kvality. Díky tomu je ovládání snadné a velmi intuitivní.
Výkonný světelný zdroj
ZEISS ATOS LRX poskytuje přesná data s vysokým rozlišením i u složitých geometrií a povrchů volného tvaru. Je vybaven zdokonaleným laserovým světelným zdrojem, který umožňuje 3D skenování i za běžných světelných podmínek – zvládá tak rychlé skenování velkých ploch, i když jsou tmavé nebo lesklé.
Integrovaný kompresor spojuje několik laserových zdrojů a generuje velmi jasné světlo. Dokáže osvětlit celou měřicí plochu o velikosti až čtyř metrů čtverečních při krátkých expozičních časech, čímž urychlí proces skenování.
I přesto, že využívá laserový světelný zdroj, je ZEISS ATOS LRX maximálně bezpečný při manuálním použití. Integrovaný snímač sleduje pomocí radaru bezpečnou vzdálenost od uživatele a v případě potřeby sníží intenzitu laseru. Výsledné nastavení parametrů pro bezpečnou třídu ochrany laseru 2 umožňuje používat skener bez dalších ochranných opatření.
ZEISS ATOS LRX podporuje interaktivní funkce, jako je měření dotykovou sondou, live tracking a zpětná projekce. Skener lze ovládat buď přímo z počítače nebo přes dálkové ovládání.
Navrženy pro širokou škálu aplikací
Díky mimořádně jasnému laserovému zdroji světla a velkému měřicímu záběru až 4 m² poskytuje ZEISS ATOS LRX vysoce přesná celoplošná data ve velmi krátkém čase. 3D skener zaznamená až 2 × 12 milionů naměřených bodů v jednom skenu.
Letecký průmysl
3D skenování se běžně využívá v leteckém i kosmickém průmyslu. Skener ZEISS ATOS LRX je vhodný pro skenování dílů jako jsou například žebra, ocasní plochy, trup nebo křídla. Používá se také k digitalizaci vnějšího pláště trupu, a to např. ke kontrole nýtů a slícování mezi panely. Výsledné měření urychluje i samotnou údržbu a následné opravy, protože skenování rychle odhalí povrchové vady.
Automobilový průmysl
ZEISS ATOS LRX se používá k digitalizaci povrchu objektů, jako jsou hliněné modely v automobilovém designu. Díky velkému měřicímu záběru dokáže rychle porovnat nominální a skutečné hodnoty po nanesení hlíny na model. Při nárazových zkouškách umožňuje rychlé 3D skenování havarovaných vozidel.
Konstrukce a stavba lodí
3D skener ZEISS ATOS LRX digitalizuje celý povrch lodních šroubů a poskytuje důležité informace pro údržbu a opravy (např. o poškození trupu lodi).
Výroba nástrojů a strojírenství
ZEISS ATOS LRX optimalizuje konstrukci součástí a nástrojů. Dokáže digitalizovat modely, poloviny forem a odlévané polotovary, např. pro tvářecí nástroje, ve vysokém rozlišení. Ve strojírenství tento skener urychluje kontrolu kvality velkých svařovaných sestav.
Větrné elektrárny
Při konstrukci a výrobě větrných turbín se skener ZEISS ATOS LRX využívá k digitalizaci rotorových lopatek, forem lopatek a krytů vrtulové hlavy a gondol.
Srovnání 3D skenerů ATOS
ATOS Q
Světelný zdroj:
LED
Měřená oblast:
50 × 35 až 500 × 370 mm
Pracovní vzdálenost:
490 mm
Počet bodů na záběr:
8 nebo 12 milionů
Rozměry:
340 × 240 × 83 mm
ATOS 5
Světelný zdroj:
LED
Měřená oblast:
170 × 140 až 1000 × 800 mm
Pracovní vzdálenost:
880 mm
Počet bodů na záběr:
8 nebo 12 milionů
Rozměry:
550 × 320 × 200 mm
ATOS 5X
Světelný zdroj:
Laser
Měřená oblast:
320 × 250 až 1000 × 800 mm
Pracovní vzdálenost:
880 mm
Počet bodů na záběr:
12 milionů
Rozměry:
550 × 320 × 200 mm
ATOS 5 Airfoil
Světelný zdroj:
LED
Měřená oblast:
100 × 70 až 400 × 300 mm
Pracovní vzdálenost:
530 mm
Počet bodů na záběr:
12 milionů
Rozměry:
550 × 320 × 200 mm
ATOS LRX
Světelný zdroj:
Laser
Měřená oblast:
2000 × 1600 mm
Pracovní vzdálenost:
1810 mm
Počet bodů na záběr:
12 milionů
Rozměry:
950 × 320 × 200 mm
