Kompaktní 3D skener
ATOS Q
Senzory ATOS se etablovaly téměř ve všech průmyslových odvětvích jako optické 3D měřicí systémy. Jejich úspěch je založen na precizní optoelektronice, robustním designu senzorů a výkonném softwaru. ATOS Q posouvá tento úspěšný příběh ještě dále: Senzor zdokonaluje triádu designu, technologie a výkonu. Výsledkem je univerzální a kompaktní systém se skutečnou DNA ATOS. ATOS Q je spolehlivý a všestranný, a proto se dokonale hodí pro složité úlohy měření a kontroly. Tento kompaktní systém splňuje vysoké metrologické požadavky.
Univerzální řešení pro každou aplikaci
Manuální

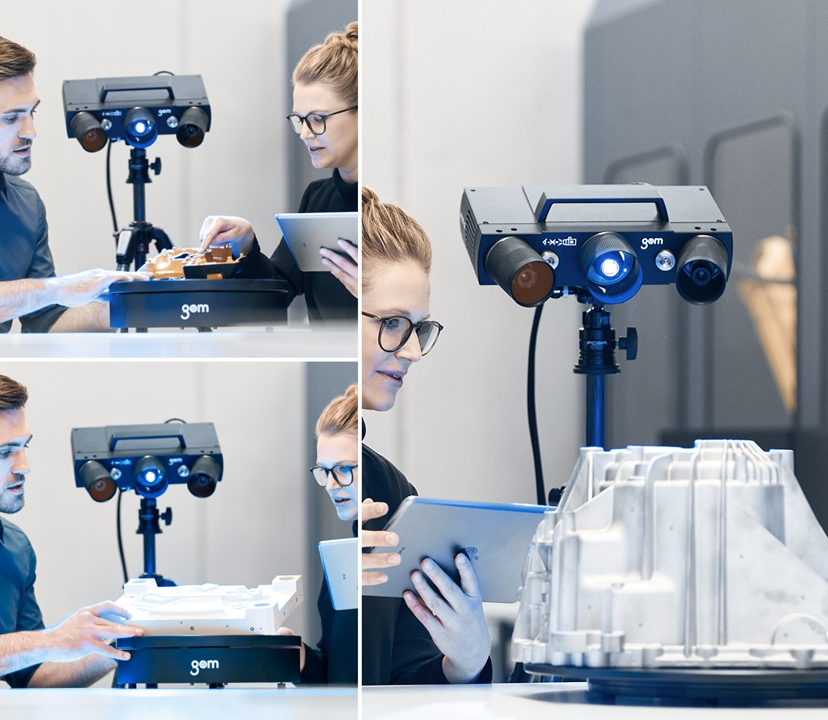

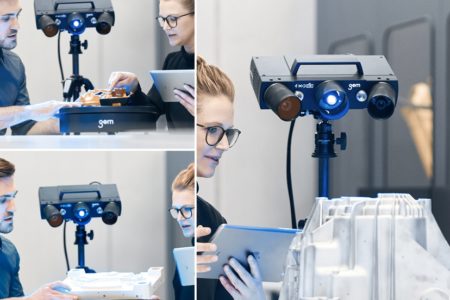

Díky své hmotnosti pouhé 4 kg a kompaktní konstrukci je ATOS Q lehký a velmi snadno se používá. Lze jej použít jak na stativu v měřicí místnosti, tak mobilně přímo ve výrobní hale.
Poloautomatizovaný
V kombinaci se stativem nebo alternativně stolním stojanem a otočným stolem GOM ROT 350 nebo sadou pro motorizaci lze ATOS Q použít pro poloautomatizované měření.
Automatizovaný

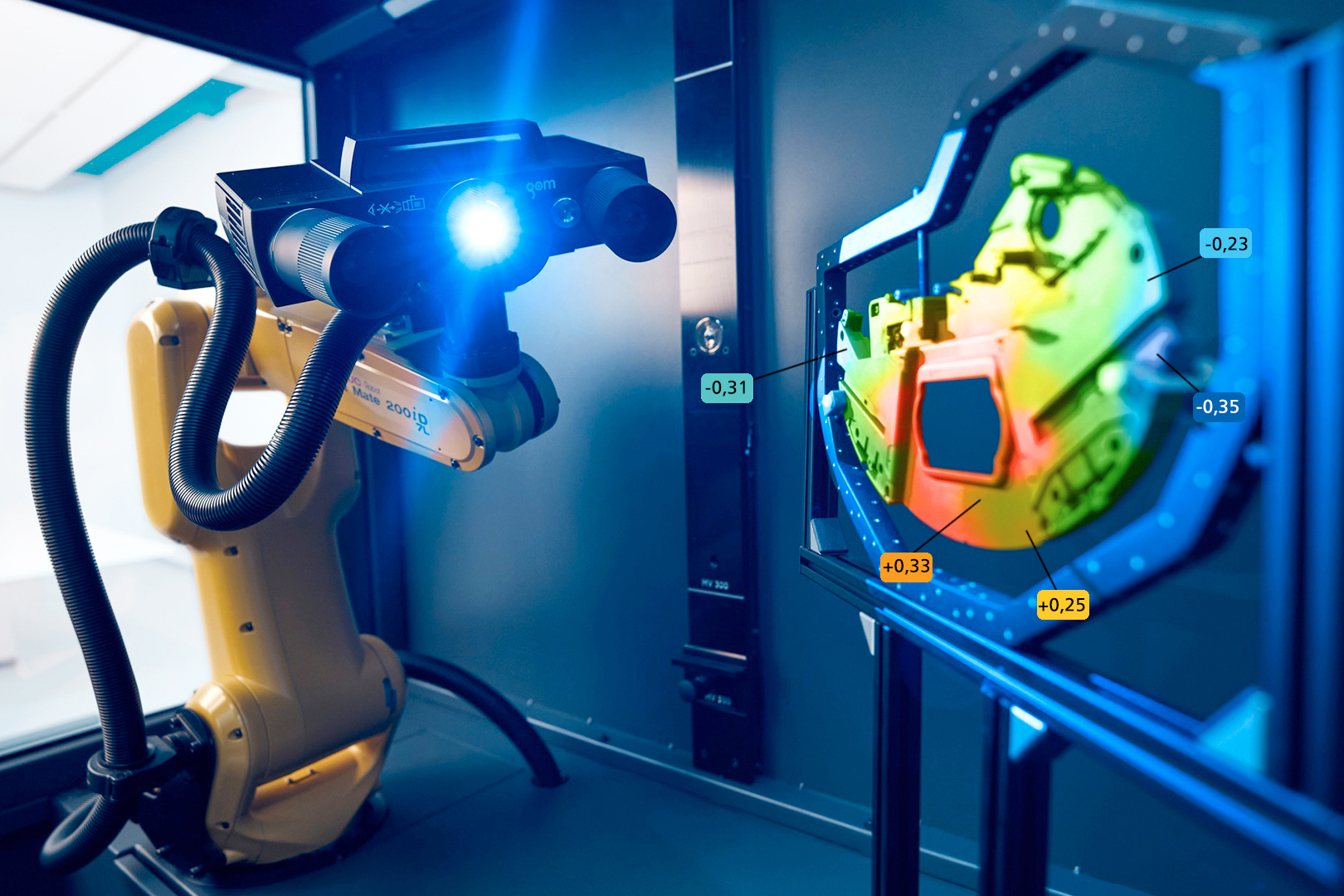

ATOS Q je maximálně efektivní při umístění v zařízení ATOS ScanBox 4105. Celý systém pak umožňuje sériovou kontrolu kvality s rychlým přenosem dat a vysokou spolehlivostí procesu.
Kompaktní řešení

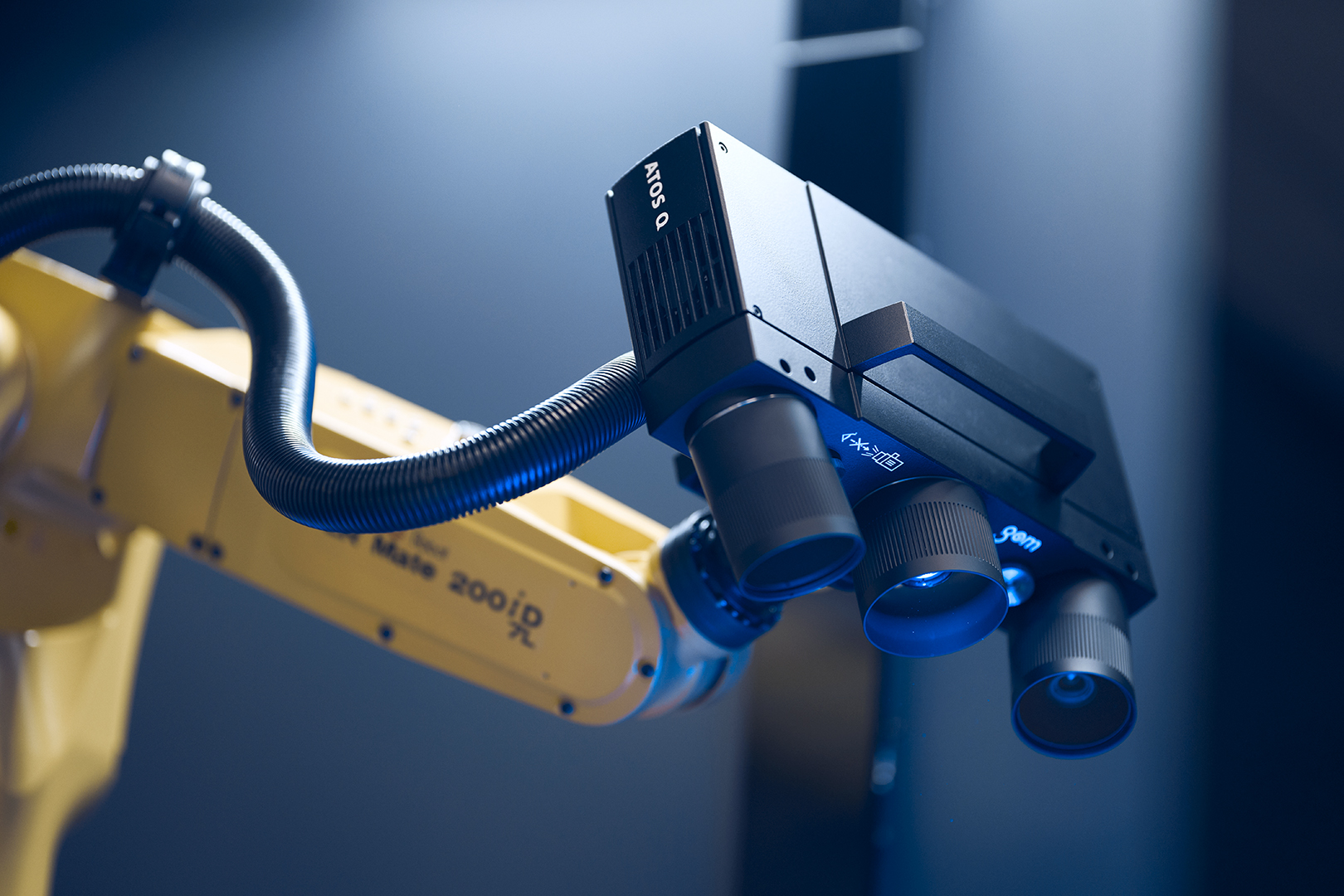

Kompaktní sensor ATOS Q je velmi univerzální. Řeší komplexní úlohy měření i testování jak pro manuální, tak pro poloautomatické měření nebo i plně automatizované operace pomocí ATOS ScanBox 4105.
ATOS Q je navržen jako flexibilní 3D skener pro složité úlohy měření a kontroly v různých průmyslových odvětvích. Vyměnitelné čočky zajišťují vysokou přesnost měření od malých až po středně velké díly. Výměna z nejmenšího na největší měřicí objem je snadná díky pevné poloze kamery.
ATOS Q je k dispozici ve verzích 12M a 8M. Senzory zachytí během skenování až 2 × 12 milionů nebo 2 × 8 milionů souřadných bodů. Přesnost, rozlišení a velikost měřené oblasti lze měnit.
Výkonný 3D skener
ATOS Q, vyvinutý pro průmyslové použití, poskytuje plně sledovatelné výsledky měření i ve ztížených podmínkách. Optika i elektronika tohoto robustního 3D skeneru je chráněna proti prachu a stříkající vodě, díky čemuž lze skenery ATOS Q používat jak v měřicí místnosti, tak ve výrobní hale. Uživatelé skener ATOS Q také ocení pro jeho jednoduché a pohodlné ovládání.
ATOS Q dokáže rychle získat kvalitní informace s vysokým detailem a poskytuje spolehlivý základ pro jejich snadnou interpretaci. Technologie Triple Scan umožňuje měření lesklých povrchů a tvarově složitých dílů. Ekvalizér modrého světla zvyšuje jas zdroje světla a přenáší na projekční jednotku rovnoměrné světlo bez skvrn.
Díky ekvalizéru modrého světla a rychlému zpracování dat zaujme ATOS Q vynikajícím výkonem. Ekvalizér modrého světla umožňuje vysokorychlostní projekci a je tak silný, že i na problematických površích lze dosáhnout krátkých časů měření. Rychlý přenos dat je zajištěn použitím optických kabelů.
Srovnání 3D skenerů ATOS
ATOS Q
Světelný zdroj:
LED
Měřená oblast:
50 × 35 až 500 × 370 mm
Pracovní vzdálenost:
490 mm
Počet bodů na záběr:
8 nebo 12 milionů
Rozměry:
340 × 240 × 83 mm
ATOS 5
Světelný zdroj:
LED
Měřená oblast:
170 × 140 až 1000 × 800 mm
Pracovní vzdálenost:
880 mm
Počet bodů na záběr:
8 nebo 12 milionů
Rozměry:
550 × 320 × 200 mm
ATOS 5X
Světelný zdroj:
Laser
Měřená oblast:
320 × 250 až 1000 × 800 mm
Pracovní vzdálenost:
880 mm
Počet bodů na záběr:
12 milionů
Rozměry:
550 × 320 × 200 mm
ATOS 5 Airfoil
Světelný zdroj:
LED
Měřená oblast:
100 × 70 až 400 × 300 mm
Pracovní vzdálenost:
530 mm
Počet bodů na záběr:
12 milionů
Rozměry:
550 × 320 × 200 mm
ATOS LRX
Světelný zdroj:
Laser
Měřená oblast:
2000 × 1600 mm
Pracovní vzdálenost:
1810 mm
Počet bodů na záběr:
12 milionů
Rozměry:
950 × 320 × 200 mm
