Kompexní řešení 3D tisku z kovů
BOLDSERIES
BOLDSERIES představuje komplexní a uživatelsky přívětivé řešení aditivní výroby z kovů, obsahující 3D tiskárnu MPRINT a čistící a prosévací stanici MPUREpro, s cílem zjednodušit výrobní proces. Důraz je kladen také na cenovou dostupnost při zachování špičkové kvality.
Klíčovou funkcí je systém kazet pro snadnou manipulaci a plnění zařízení kovovým práškem. Díky vyměnitelnému modulu pro stavbu je minimalizovaný styk obsluhy s volným kovovým práškem.
Bezpečný proces
Vyměnitelné moduly pro stavbu minimalizují riziko vystavení obsluhy volnému kovovému prášku
Výkonný laser
Výkonný 200W vláknový laser pro vysokou produktivitu zařízení a precizní detaily dílů
Flexibilní výroba
Vyměnitelné kazety a moduly pro stavbu poskytují flexibilitu výroby z více materiálů na jednom zařízení
Digitální správa
Platforma MONE umožňuje vzdálené ovládání 3D tiskárny a monitorování zásoby prášku
Řešení 3D tisku z kovů
One Click Metal BOLDSERIES je komplexní řešení pro 3D tisk z kovů, od 3D tisku až po čištění, prosévání a recyklaci použitého prášku pro další použití. S tímto kompletním balíčkem budete moci ihned spustit aditivní výrobu kovových dílů z nejčastěji používaných průmyslových materiálů.
BOLDSERIES se skládá z několika zařízení:
- MPRINT – 3D tiskárna na kov, která tvoří jádro systému
- MPUREpro – čistící a prosévací stanice použitého prášku
- MONE – digitální platforma pro monitorování a ovládání MPRINT
- MPURE – prosévací stanice dostupná jako alternativní možnost k jiné čistící stanici (mimo BOLDSeries)
150 × 150 × 150 mm
Stavební prostor
20-80µm
Výška vrstvy
70µm
průměr ohniska
3000 mm/s
rychlost Galvo skeneru
3D tiskárna pro kov
MPRINT
One Click Metal MPrint je profesionální zařízení pro 3D tisk z kovů přesně podle CAD dat. Poháněné je 200W vláknovým laserem, který zajišťuje vysokou produktivitu a přesnost pro široké spektrum využití aditivní výroby.
Díky vyměnitelným modulům pro stavbu je minimalizované riziko vystavení obsluhy kovovému prášku a provoz 3D tiskárny je zcela bezpečný. Pro 3D tisk tak nepotřebujete žádnou specializovanou místnost.
Čistící a prosévací stanice
MPUREpro
MPUREpro slouží jako čistící a prosévací jednotka kovového prášku pro vyměnitelné moduly pro stavbu z 3D tiskáren MPRINT.
Plně automatizovaný proces čištění a prosévání a patentovaný systém kazet s kovovým práškem zajišťují maximální bezpečnost celého procesu a minimální riziko vystavení obsluhy volnému kovovému prášku.
Vyměnitelné moduly pro výrobu, výzkum i vzdělání
Zařízení One Click Metal jsou navrženy pro jednoduchý a zcela bezpečný proces aditivní výroby z kovů. 3D tisk samotného dílu probíhá v modulu pro stavbu, do kterého se postupně vrství kovový prášek ze zásobních kazet.
Po jeho dokončení je celý uzavřený modul vyjmut a připraven pro přesunutí do čistící a prosévací jednotky MPUREpro, kde dochází k jeho očištění od volného prášku. Celý proces tak minimalizuje riziko vystavení obsluhy volnému kovovému prášku a je tak zcela bezpečný pro běžný provoz.
K dispozici je hned několik typů modulů pro nejrůznější využití 3D tisku z kovů.

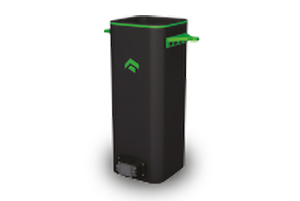

Standard
Module
Přípravu a odstranění prášku lze provádět souběžně s výrobou při vysokých požadavcích na produktivitu

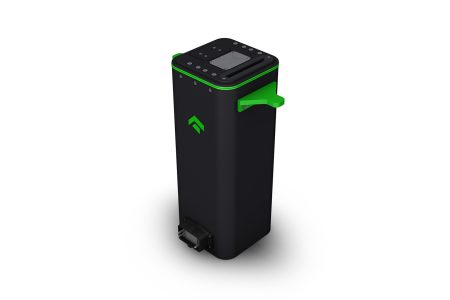

Lab
Module
Menší množství prášku pro výzkum materiálů a použití drahých kovů, snadnější 3D tisk z různorodých materiálů

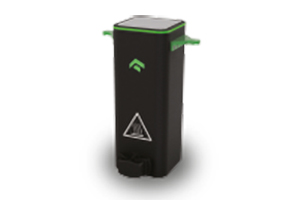

Heating
Module
Předehřívaný modul pro stavbu pro zlepšení kvality 3D tisku u rozměrově velkých a objemných dílů
Pracovní postup a powder management
Technická specifikace
Nerezová ocel 316L
Nerezová ocel 17-4 PH
Hliník (AlSi10Mg)
Hliník (Strength Al)
Nástrojová ocel MS1
Titan (Ti64)
Inconel 625
Inconel 718
Vlastnosti zařízení
Dostupné materiály
Nerezová ocel 316L, Nerezová ocel 17-4 PH, Hliník (AlSi10Mg), Hliník (Strength AI), Nástrojová ocel MS1, Titan Ti64, Inconel 625, Inconel 718
Technologie tisku
LPBF (Laser Powder Bed Fusion)
Způsob nanášení prášku
X profil
Stavební prostor
150 × 150 × 150 mm
Rozměry zařízení
1100 × 790× 1900 mm
Hmotnost
440 kg
Výška vrstvy
20-80 μm
Průměr ohniska
70µm
Zásobníky na materiál
Vyměnitelné kazety s kovovým práškem
Výkon a typ laseru
200W vláknový laser
Rychlost skenování
až 3000 mm/s
Software
Fusion 360 / Netfabb
Provozní parametry
Napájení
110–230 V / 50–60 Hz
Pojistka
16 A
Inertní plyn
dusík / argon
Filtr
vyměnitelný
Zařízení MPUREpro
Pracovní proces
Vysypání volného okolního prášku + prosévání a recyklace (2v1)
Struktura komory
Manipulace při čištění pomocí integrovaných rukavic
bez přímého kontaktu s práškem
Odsávací systém
Integrované připojení pro externí průmyslový vysavač
Prosévací proces
Ultrazvukové síto
Příprava prášku
Opětovné použití prosetého prášku ze zásobního kontejneru
Recyklace
Oddělení spečených částic kovového prášku
Napájení
110–230 V / 50–60 Hz
Pojistka
16 A
Rozměry zařízení
1100 × 790 × 1900 mm
Hmotnost
310 kg
Zařízení MPURE
Pracovní proces
Prosévání a recyklace (prosévací jednotka pro recyklaci prášku)
Prosévací proces
Ultrazvukové síto
Příprava prášku
Opětovné použití prosetého prášku ze zásobního kontejneru
Recyklace
Oddělení spečených částic kovového prášku
Rozměry zařízení
460 × 640 × 1900 mm
Hmotnost
130 kg
Autodesk Fusion 360
Autodesk Fusion 360 kombinuje CAD, CAM, CAE a PCB do jedné ucelené softwarové platformy řešené formou cloudu. Obsahuje všechny nástroje, které potřebujete k tomu, abyste mohli plynule přejít od návrhu k výrobě.
Funkce
- Cloudové řešení
- Sjednocený řetězec procesů (design – výroba – postprocessing)
- Import CAD souborů (Siemens NX, SolidWorks, Catia, ProE/Creo, IGES, STEP, STL)
- Automatické generování podpor
- Detekce kolizí
- Simulace procesu výroby
Autodesk Netfabb
Detekuje a minimalizuje výrobní chyby díky simulaci procesů aditivní výroby využívajících spojování materiálu v práškovém loži a laserové nanášení kovů.
Funkce
- Software instalovaný na PC
- Intuitivní a snadné používání
- Import CAD souborů (Siemens NX, SolidWorks, Catia, ProE/Creo, IGES, STEP, STL)
- Snadná a automatická oprava chyb 3D modelu
- Automatické generování podpor
- Možnost optimálního rozvržení, a tím i využití stavebního prostoru (tzv. nesting)
- Projekce písma na tištěných dílech
- Detekce kolizí
- Simulace procesu výroby
