Sériová výroba s 3D tiskárnou

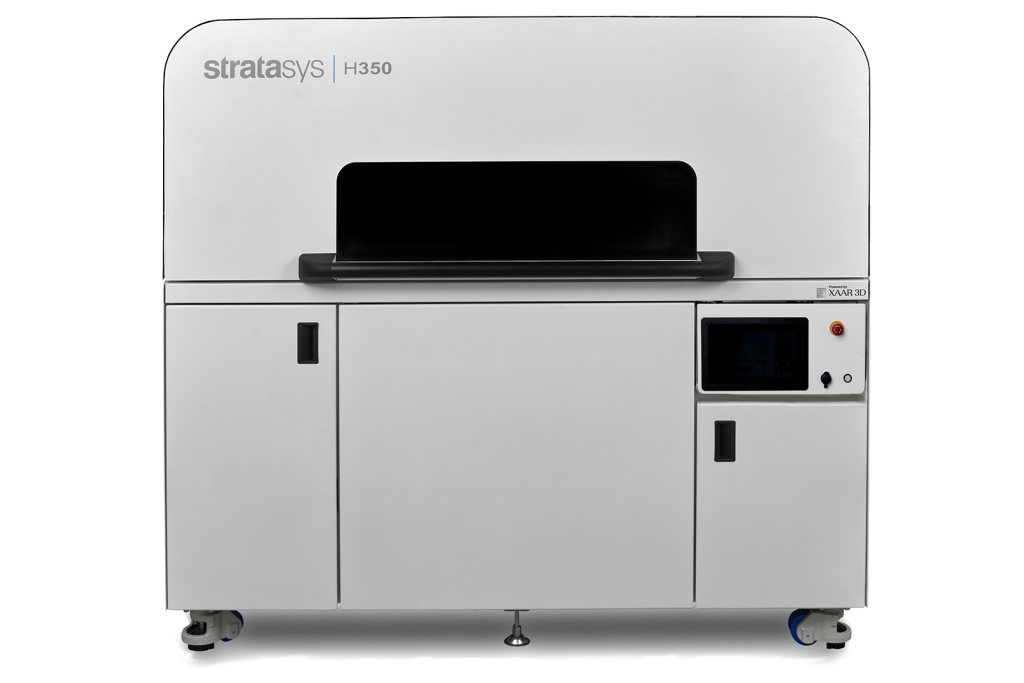

Stratasys H350
Nová 3D tiskárna H350 s technologií SAF je navržena tak, aby zajišťovala výrobní kapacitu koncových dílů na úrovni sériové výroby. Může dosahovat konkurenceschopných nákladů na díl při průmyslové úrovni výroby s kvalitou, konzistencí a spolehlivostí dílu, které zaručují splnění výrobních požadavků a vysokou sériovost výroby.
Sériová výroba
Efektivní řešení pro sériový 3D tisk koncových dílů až do 10 000 kusů, ideální pro menší a složitější díly
Nízké náklady
Sériový 3D tisk výrazně snižuje náklady na jeden díl a odpadá tak nutnost vyrábět drahé vstřikovací formy
Komplexní díly
Spolehlivá výroba dílů s komplexní geometrií, u kterých by byla velmi drahá výroba vstřikovací formy
Krátké dodací lhůty
Dodací lhůty v rámci několika dní výrazně urychlí vaši výrobu a umožní vám lépe reagovat na měnící se trh
Může sériový 3D tisk nahradit vstřikování?

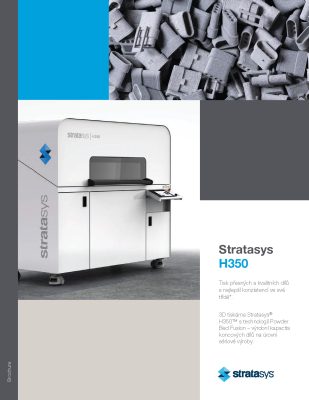

Stáhněte si náš white paper a odhalte revoluční potenciál využití produkčních 3D tiskáren při sériové výrobě. Náš dokument vám poskytne ucelený pohled na výhody a možnosti, které přináší sériový 3D tisk velmi odolných dílů s vysokou úrovní kvality.
Mezi hlavní výhody technologie SAF patří možnost rychlé výroby menších sérií koncových dílů bez nutnosti výroby forem.
315 × 208 × 293 mm
Efektivní stavební prostor
19,2 l
Efektivní stavební objem
100 μm
Výška vrstvy
11,62 h
Čas tisku plné komory
Konzistentní 3D tisk
Technologie SAF využívá protiběžný rotující válec k nanášení práškových vrstev na tiskovou podložku a tryská absorpční kapalinu k vyznačení vrstev dílu. Znázorněné vrstvy jsou spojovány působením infračervené lampy v celé šíři tiskové podložky. 3D tiskárna provádí tyto klíčové kroky procesu ve stejném směru napříč tiskovou podložkou, aby byla zajištěna konstantní teplota — a tedy konzistence dílu — u všech tištěných dílů bez ohledu na jejich umístění při tisku.

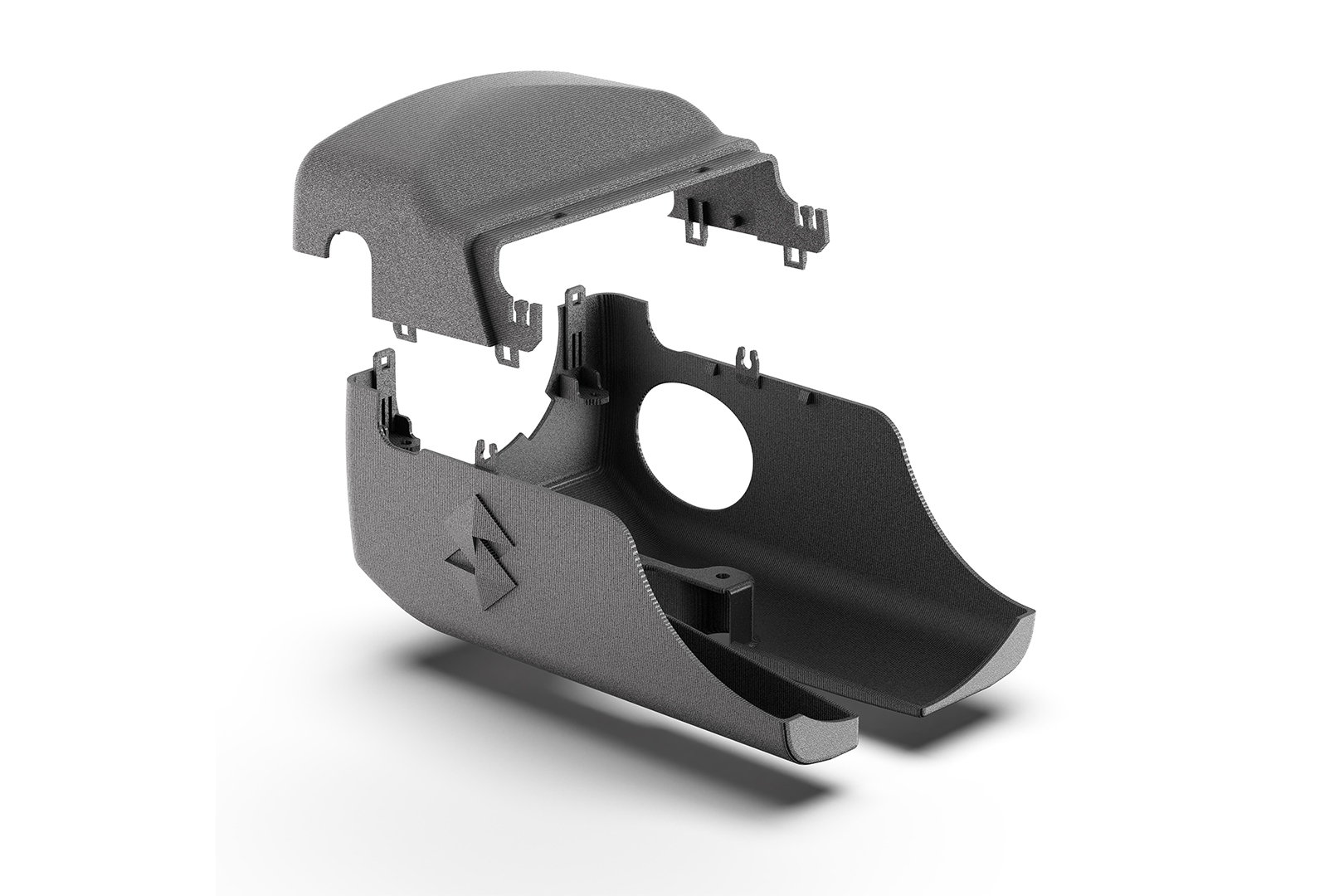

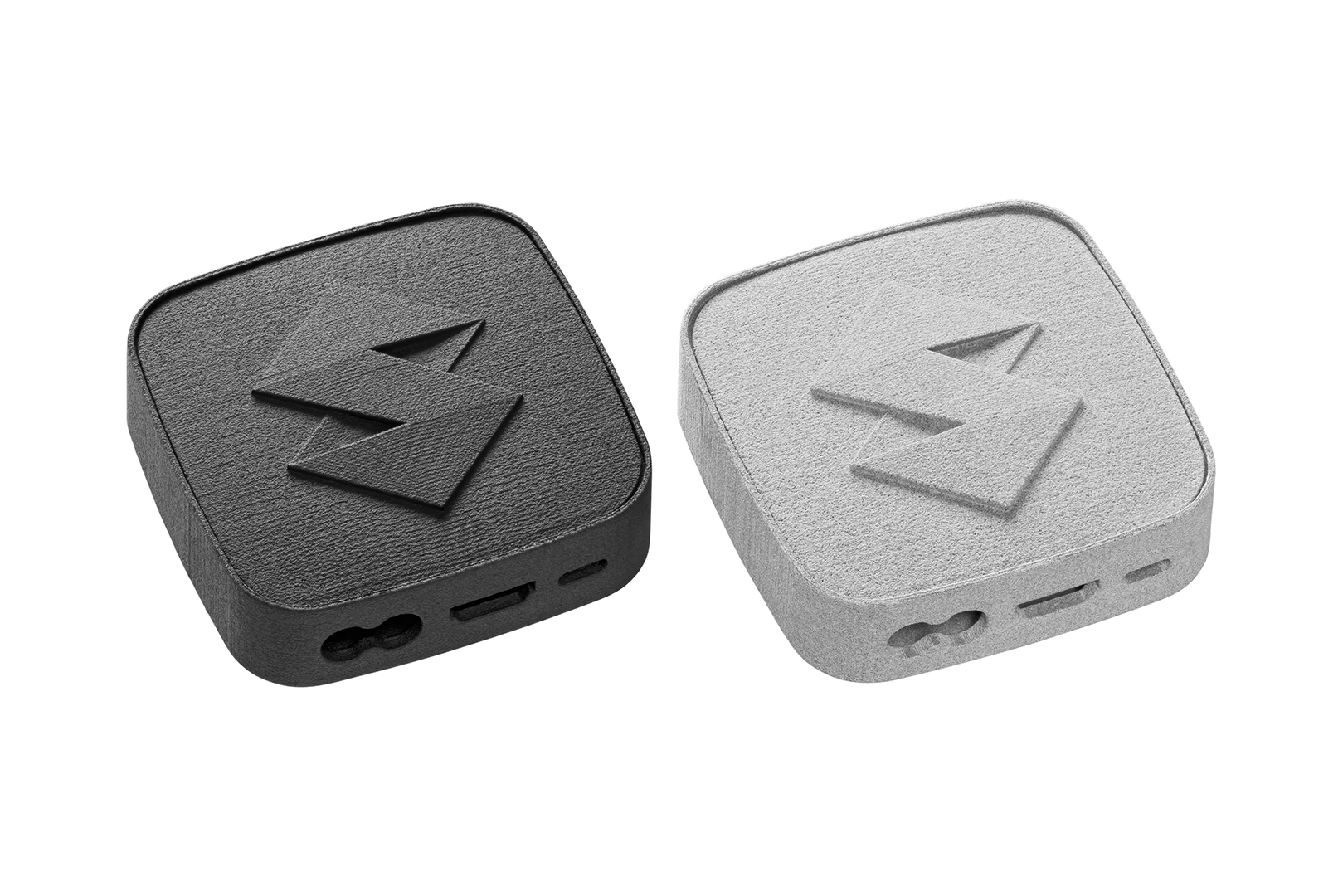

3D tiskárna H350 je navržena tak, aby vyhovovala potřebám zákazníků v průmyslových odvětvích, jako je komerční zboží, automobilový průmysl, spotřební zboží a elektronika, které těží ze schopnosti rychle vyrábět velké objemy 3D tištěných dílů s nízkými náklady. Mezi aplikace patří tištěné součásti pro konečné použití, jako jsou kryty, konektory, držáky kabelů nebo skříň elektroniky.
Průmyslová 3D tiskárna
Pro platformu 3D tiskáren řady H Series ™ používá Stratasys certifikované materiály třetích stran. Prvotním materiálem pro model H350 je Stratasys High Yield PA11, což je plast vyrobený z obnovitelných surovin získaných z udržitelného ricinového oleje.
Dále 3D tiskárna také pracuje s univerzálním průmyslovým materiálem SAF PA12, díky kterému dosahuje velmi přesných výsledků za zlomek ceny vstřikovaných dílů.

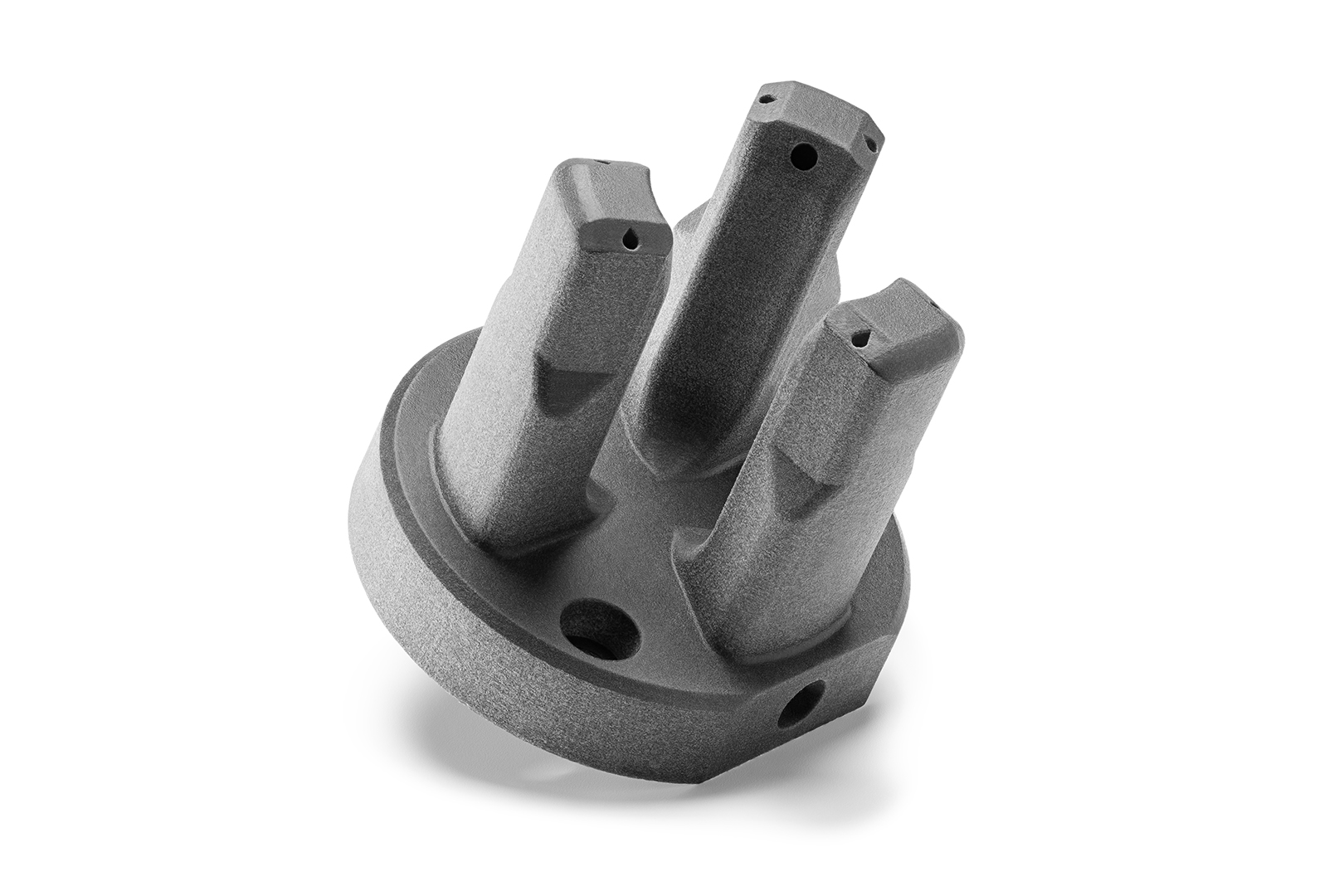

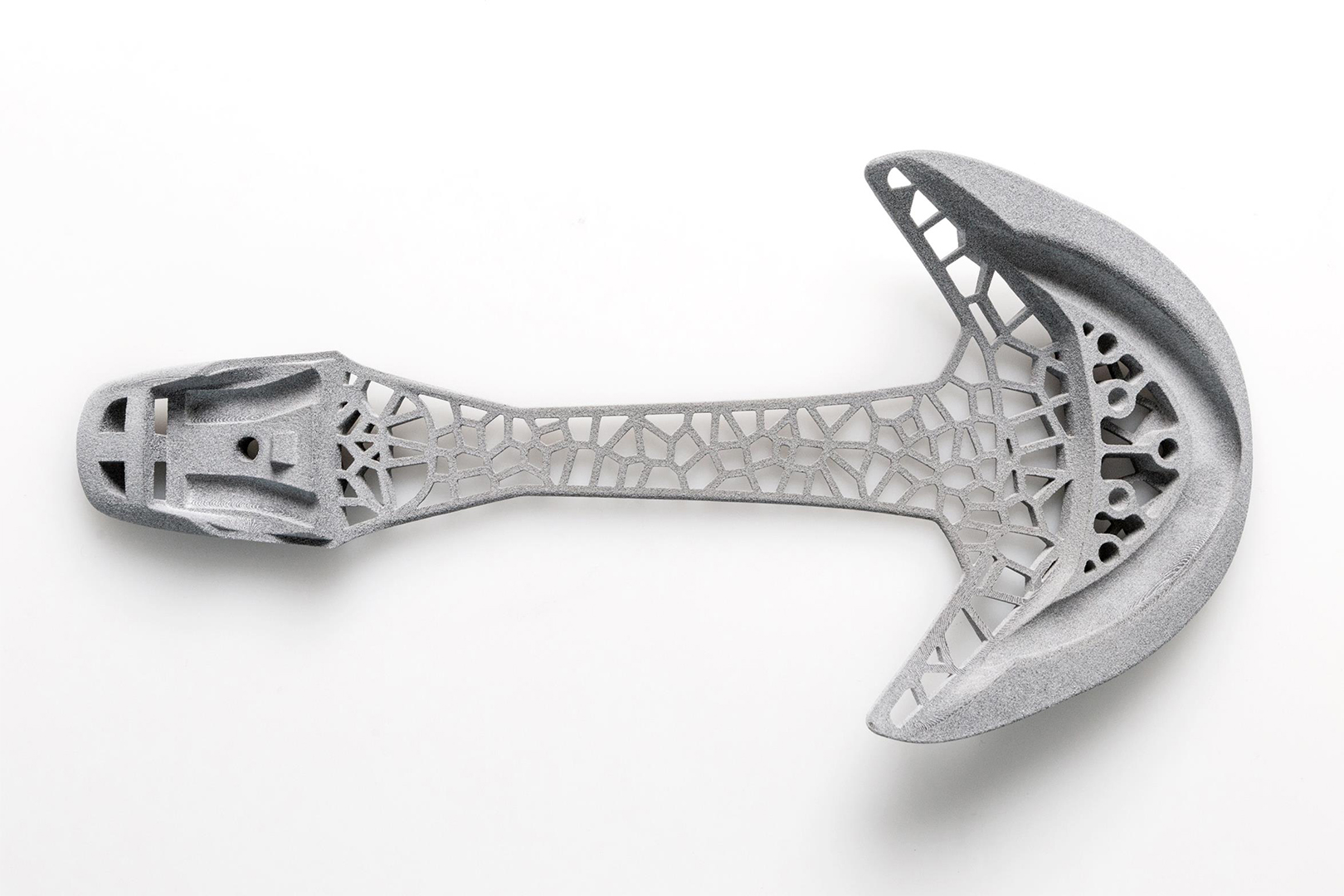

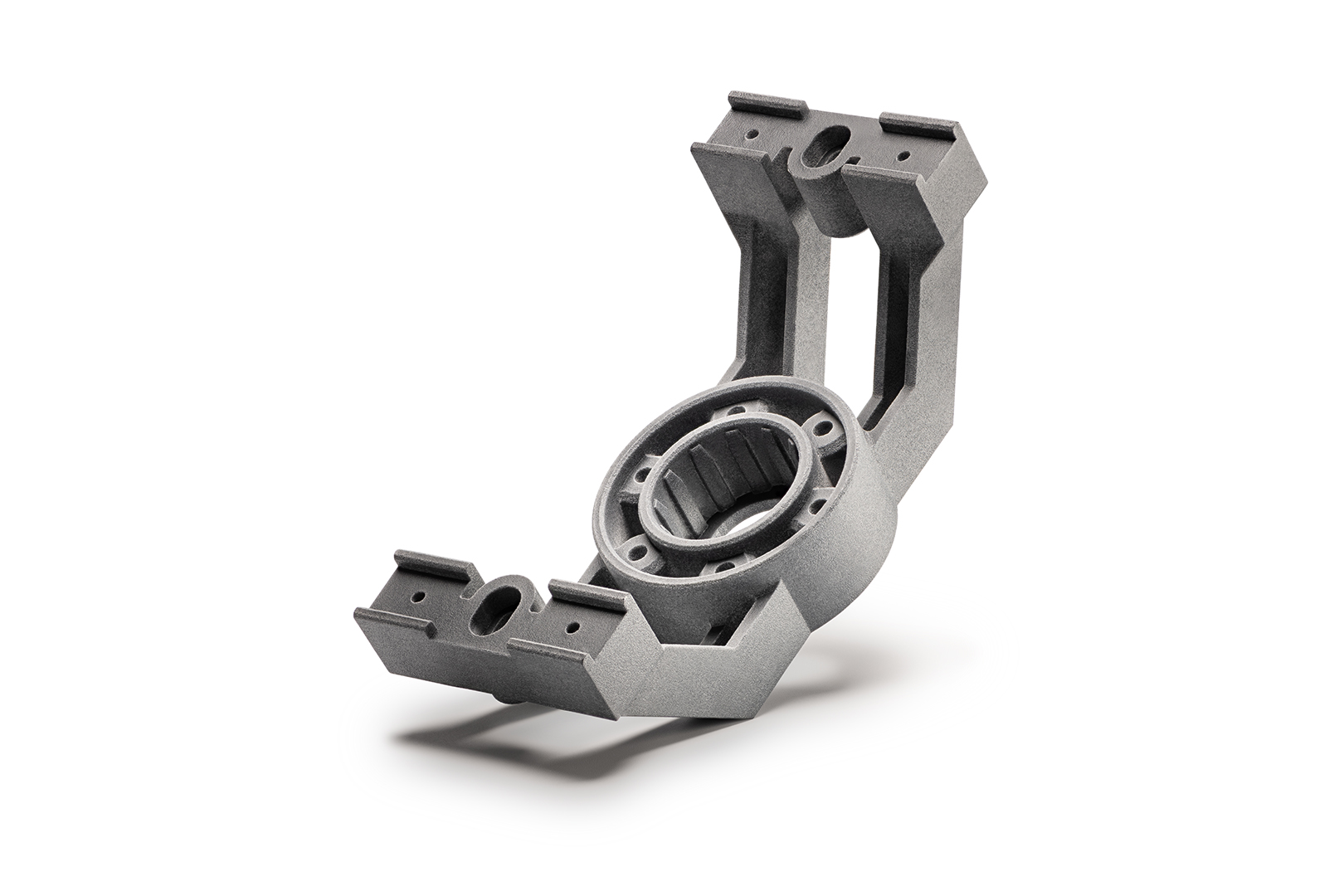

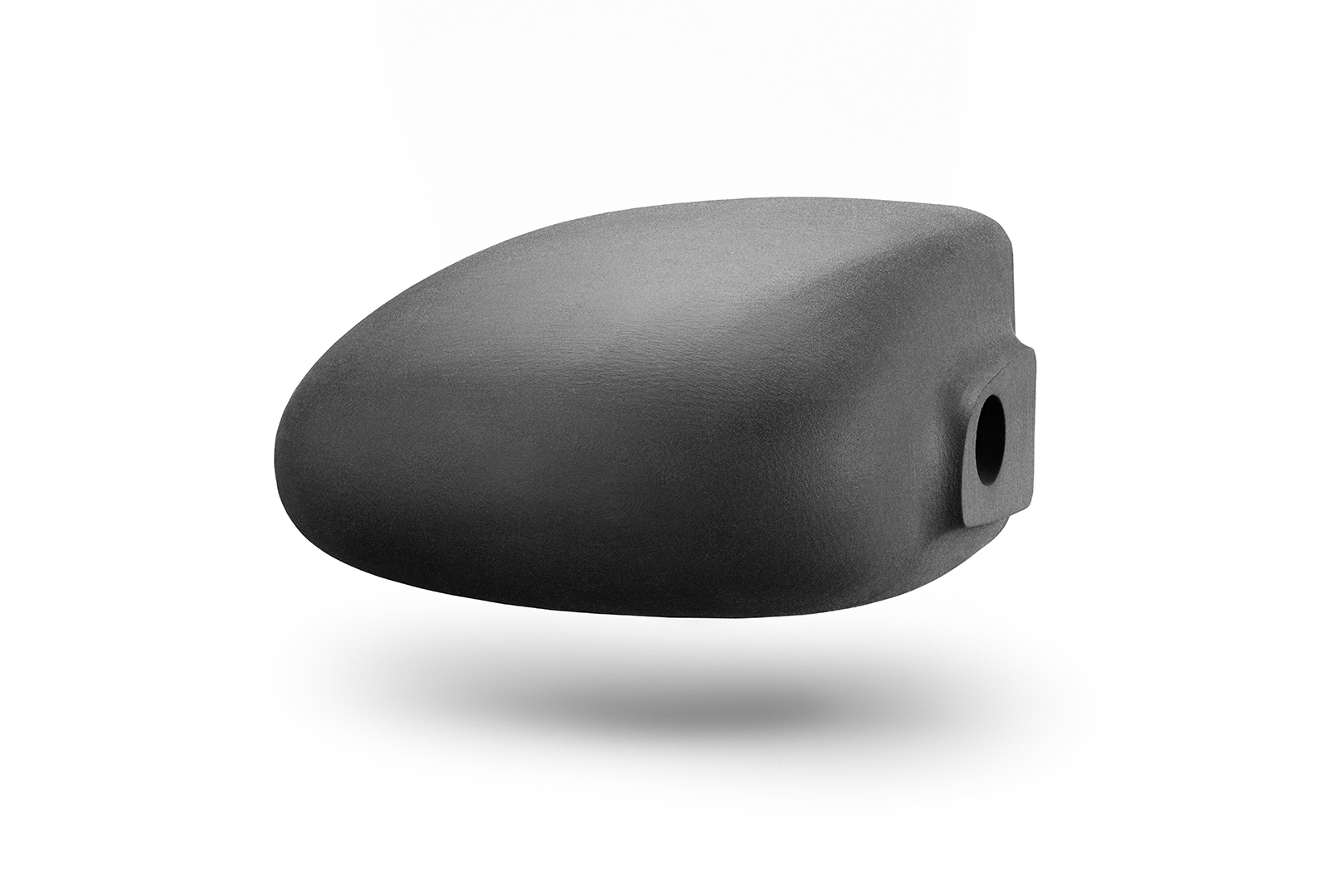

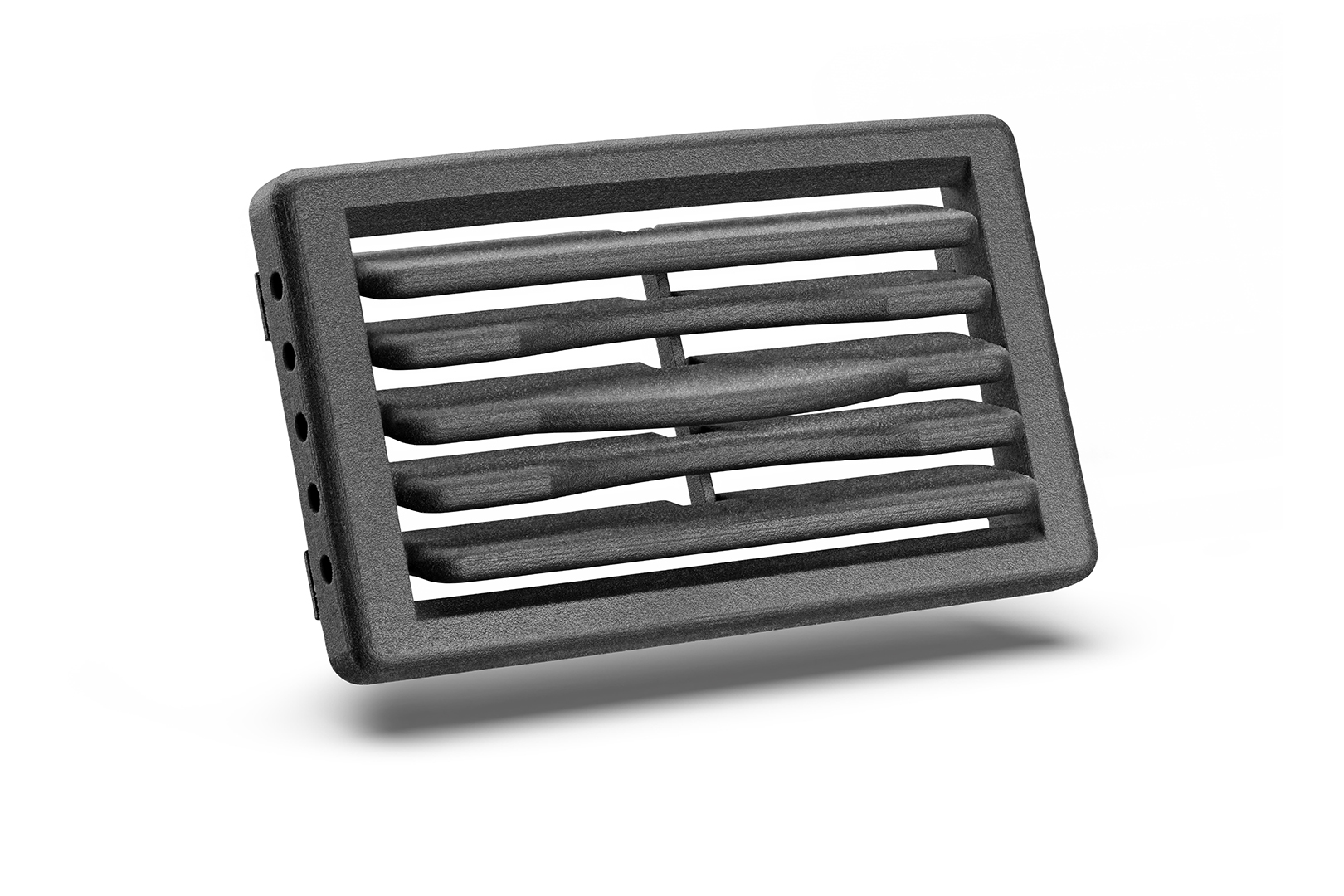

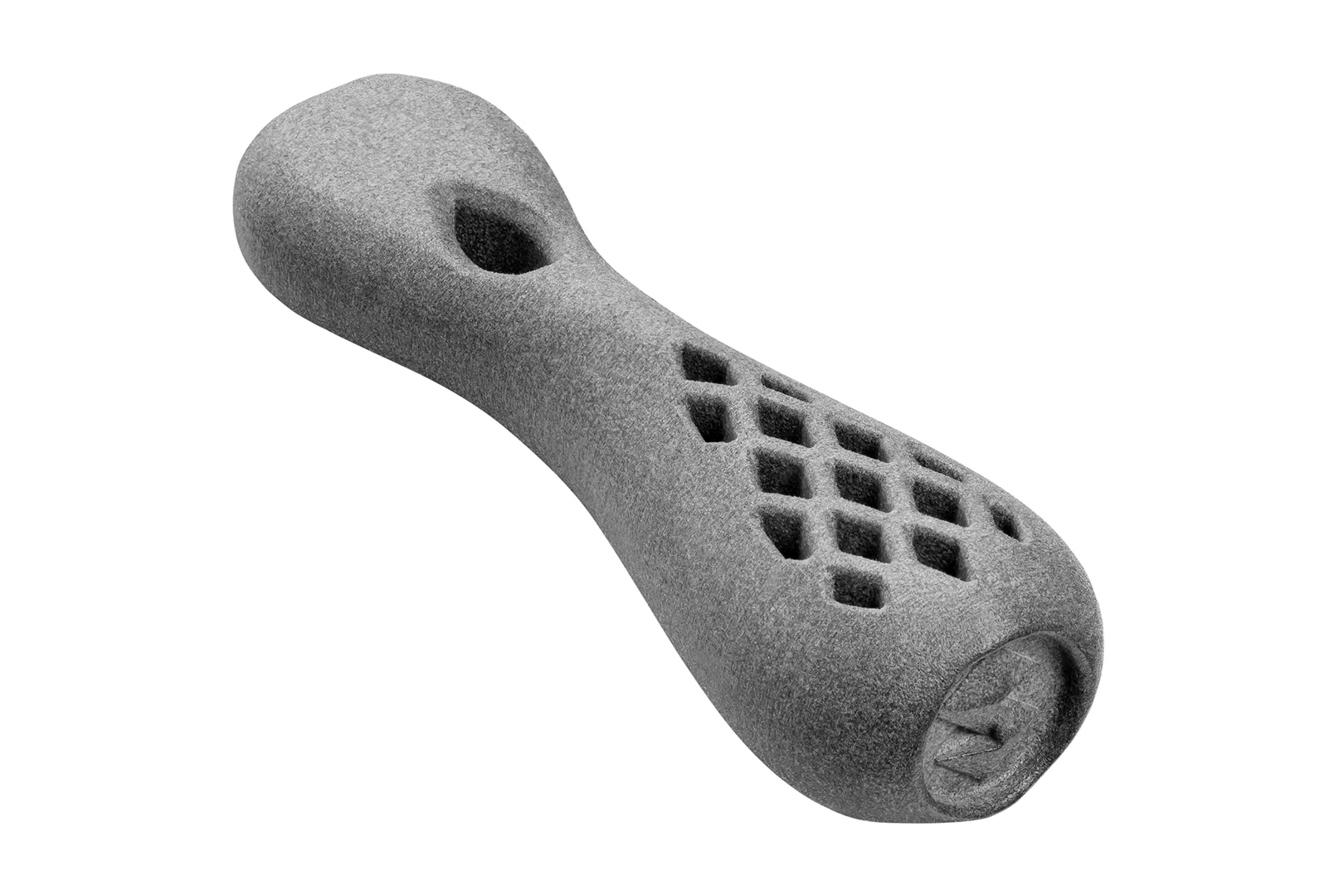

Sériový 3D tisk v praxi
Specifikace 3D tiskárny
Nylon 11 (PA11)
100% biomateriál vyrobený z ricinového oleje. Díly z materiálu Stratasys High Yield PA11 mají skvělé mechanické vlastnosti a jsou ideální pro aplikace vyžadující zvýšenou odolnost proti nárazu a únavě.
Nylon 12 (PA12)
Vysoká přesnost, nejnižší cena a dobré všestranné mechanické vlastnosti dělají z materiálu SAF PA12 nejžádanější a nejuniverzálnější polymer pro sériovou výrobu dílů 3D tiskem.

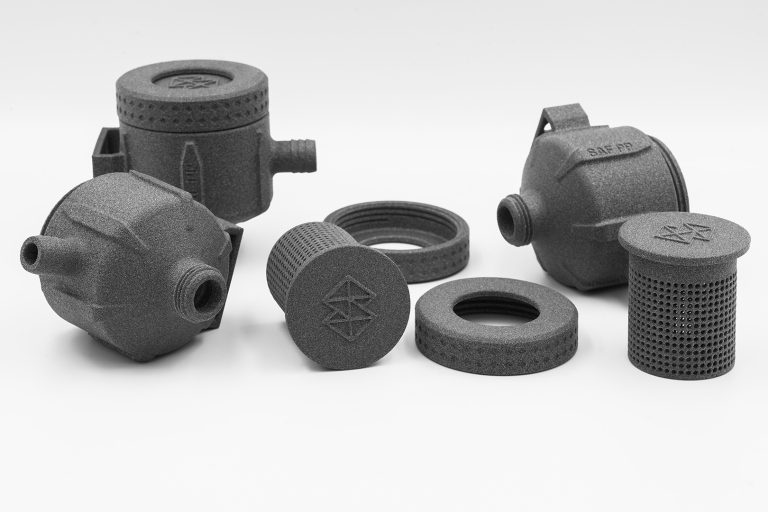

Polypropylen (PP)
Materiál SAF PP je první skutečné řešení pro aditivní výrobu polypropylenových dílů: Vynikající estetika, nejlepší přesnost, nejrychlejší a nejefektivnější 3D tisk, ideální pro výrobu chemicky odolných a vzduchotěsných dílů.
Vlastnosti zařízení
Dostupné materiály
Nylon 11 (PA11), Nylon 12 (PA12)
Stavební prostor
315 × 208 × 293 mm
Stavební objem
19,2 l
Rozměry zařízení
1 900 × 940 × 1 730 mm
Hmotnost
825 kg
Výška vrstvy
100 μm
Čas tisku plné komory
11,62 h
Síťová konektivita
Ethernetové připojení RJ45 35 MBit
Síť se serverem DHCP a přístupem k internetu
Software
GrabCAD Print, GrabCAD Print Pro
GrabCAD Print Server
Materialise Magics, Siemens NX a PTC Creo
Provozní parametry
Teplota a vlhkost
Teplota vzduchu 20-25 °C, relativní vlhkost 40-55 %
Napájení
3 fázové, 400 VAC, 16 A, 50 – 60 Hz
Spotřeba
3,25 kW (5 kW ve špičce, 0,15 kW nečinná)
Certifikace
EN ISO 12100:2010, SMĚRNICE 2014/30/EU, REACH, RoHS, WEEE, Modern Slavery Act, CoA, CoC (a od roku 2021, Conflict Minerals Regulation), TSCA
GrabCAD Print
Zjednodušte si pracovní postup 3D tisku výkonným a intuitivním softwarem.
Díky softwaru GrabCAD Print jsou 3D tiskárny Stratasys jednoduše ovládány a celý proces 3D tisku je tak snadný a přehledný. Spolehněte se na inteligentní výchozí nastavení, tipy na nástroje a upozornění, která vás provedou bezproblémovým procesem tisku. K dispozici máte podrobné náhledy na váš model, tiskovou plochou i náhled řezu, takže můžete provést potřebné úpravy ještě před tiskem.
3D tisk můžete spustit přímo z oblíbeného, profesionálního formátu CAD, čímž lze předejít časovým ztrátám a komplikacím spojených s převodem STL souborů.
