Systémy pro počítačovou tomografii
ZEISS METROTOM
Výpočetní tomografie (CT) nabízí významnou výhodu v oblasti digitalizace složitých dílů a to včetně vnitřní geometrie s nejjemnější úrovní detailů. Současně je tato technologie velmi efektivní, protože v rámci jednoho skenování lze měřit více dílů najednou.
V kombinaci s intuitivním softwarem ZEISS INSPECT X-Ray jsou CT systémy ZEISS METROTOM špičkové nástroje pro měření, kontrolu a digitalizaci.
Výpočetní tomografie
S průmyslovými systémy pro výpočetní tomografii od společnosti ZEISS můžete sami úspěšně provádět měření a kontrolu pouze jedním rentgenovým snímkem.
Standardizované přejímací zkoušky, precizní technické provedení a sofistikovaný kalibrační proces zajišťují sledovatelnost systému. Lineární vodicí dráhy a otočný stůl pak splňují nejvyšší nároky zákazníků na přesnost a kvalitu objemových dat.
CT systémy ZEIS METROTOM
ZEISS METROTOM 1
ZEISS METROTOM 1 je 160kV CT systém o výkonu 600 W. V kombinaci s detektorem s rozlišením 2,5k poskytuje vysokou kvalitu obrazu. Přesnost měření zařízení odpovídá metrologickým specifikacím v normě 1.3 VDI/VDE 2630 a zaručuje hodnotu MPESD = 5 + L/100 μm.
Zdroj zářiče v nevyžaduje během provozu žádnou údržbu. Díky tomu je celý systém nenáročný na servis, což snižuje provozní náklady. Zjednodušené nastavení CT vede k velmi snadnému ovládání s minimálním zásahem obsluhy, což eliminuje případné chyby. Systém proto vyžaduje jen základní zaškolení operátorů.
ZEISS METROTOM 6 SCOUT
ZEISS METROTOM 6 Scout umožňuje celkovou rozměrovou analýzu tvarově složitých dílů na základě skenování celého objemu těchto dílů (těles). Všechny plochy, dokonce i vnitřní struktury, mohou být například použity pro analýzu tvaru a rozměrů nebo pro srovnání nominálních hodnot.
Tento systém dosahuje vynikající ostrosti detailů. K získávání údajů měření používá 3k rentgenový detektor s vysokým rozlišením, každý díl je navíc automaticky polohován a měřen v nejlepší možné poloze. Vždy tak získáte objemová data v nejvyšším možném rozlišení.
ZEISS METROTOM 1500
ZEISS METROTOM 1500 je průmyslový systém pro výpočetní tomografii pro měření a vyhodnocení kompletních dílů z plastu nebo lehkých kovů. S tradiční měřicí technologií lze kontrolovat skryté struktury až po časově a cenově náročné destrukci dílu vrstvu po vrstvě.
U třetí generace nový 3k detektor generuje 3D objemové data s vyšším rozlišením, tj. více voxelů umožňujících detekci menších defektů. Čas skenování lze snížit až o 75% prostřednictvím různých provozních režimů detektoru při dosažení srovnatelné velikosti voxelů jako u 2k detektoru.
ZEISS INSPECT X-Ray
Vizualizujte a kontrolujte CT data pomocí softwaru ZEISS INSPECT X-Ray a získejte vysoce přesné informace o kvalitě měřených součástí. ZEISS INSPECT X-Ray nabízí řadu funkcí, které uživatelé mohou automatizovat a programovat podle svých potřeb. Můžete přímo importovat všechny běžné formáty CT dat – bez ohledu na to, jaký systém počítačové tomografie pro měření používáte.
Srovnání CT systémů ZEISS METROTOM
ZEISS METROTOM 1
Napětí a výkon:
160 kV 600 W
Měřicí objem:
165 × 140 mm
Rozlišení detektoru:
2 560 × 2 560 px
Rozměry:
1 750 × 1 820 × 870 mm
Váha:
2 200 kg

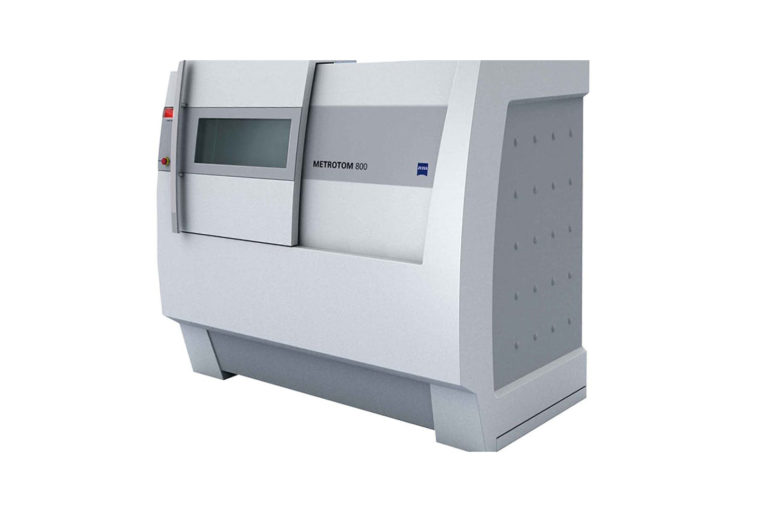

ZEISS METROTOM 800
Napětí a výkon:
130 kV 39 W
Měřicí objem:
300 × 360 mm
Rozlišení detektoru:
1536 × 1920 px
Rozměry:
2 190 × 1 960 × 1 310 mm
Váha:
5 700 kg
ZEISS METROTOM 800
Napětí a výkon:
225 kV 500 W
Měřicí objem:
300 × 390 mm
300 × 360 mm (HR)
Rozlišení detektoru:
1024 × 1024 px
1536 × 1920 px (HR)
Rozměry:
3 200 × 2 050 × 1 820 mm
Váha:
5 000 kg
ZEISS METROTOM 6 Scout
Napětí a výkon:
225 kV 500W
Měřicí objem:
240 × 400 mm
Rozlišení detektoru:
3 008 × 2 514 px
Rozměry:
2 200 × 2 210 × 1 230 mm
Váha:
4 800 kg
ZEISS METROTOM 1500
Napětí a výkon:
225 kV 500 W
Měřicí objem:
600 × 800 mm
Rozlišení detektoru:
3072 × 3072 px
Rozměry:
3 700 × 2 440 × 1 810 mm
Váha:
6 600 kg
