Služby reverzního inženýrství
Potřebujete převést váš originální díl do 3D počítačového modelu? Máte poškozenou formu a je nutné ji opravit, nebo udělat novou kopii formy? Chcete mít zarchivovaný stav vašeho dílu v CAD datech v počítači?
Reverzní inženýrství úzce souvisí s 3D optickou digitalizací (3D skenováním) a spolu tak komplexně řeší problémy se získáváním plošných nebo objemových 3D CAD modelů, jako například reálných dílů, forem, designových výrobků
či jedinečných uměleckých děl.
Pomocí 3D digitalizace získáme z měřeného fyzického objektu digitální model ve formě trojúhelníkové sítě. Tento model je základem pro vytvoření CAD dat ve formě plošného nebo objemového modelu, který lze uložit do většiny
používaných CAD formátů (STEP, IGES, atp.). Během tohoto procesu jsme schopni odstranit nedostatky originálního dílu, optimalizovat design a provést potřebné úpravy. Naše bohaté zkušenosti vám pomohou při řešení vašich
požadavků.
Nabízíme:
- Digitalizaci modelů (3D skenování)
- Vytvoření 3D CAD modelu pro archivaci

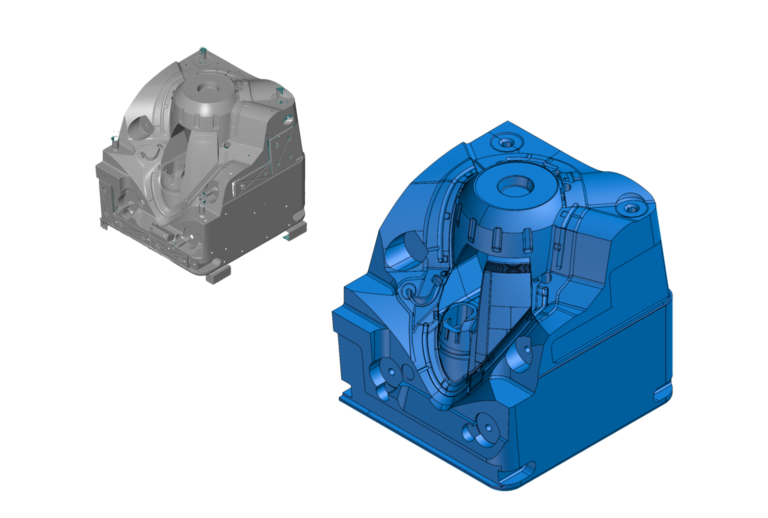

- Vytvoření 3D CAD modelů dílů a nástrojů, od kterých nejsou CAD data ani výkresy

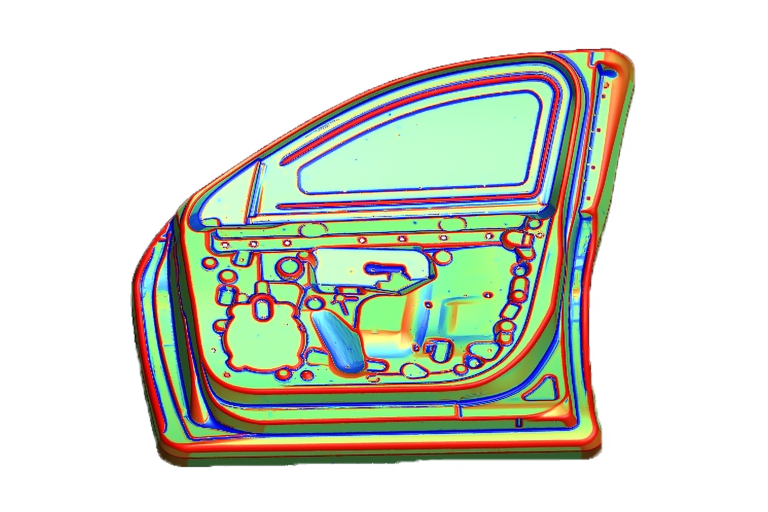

- Vytvoření 3D CAD modelů pro opravy a rekonstrukce forem
Parametry rekonstrukce:
- Rozměry digitalizovaných dílů se mohou pohybovat v rozmezí několika milimetrů až po rozměry několika metrů
- Velmi hmotné díly jsme schopni digitalizovat přímo v místě výroby u zákazníka
- Přesnost rekonstrukce (odchylky CAD modelu od skenu) – můžeme se pohybovat v řádu setin milimetru až do jednotek milimetrů v závislosti na velikosti dílu a technických požadavcích zákazníka.

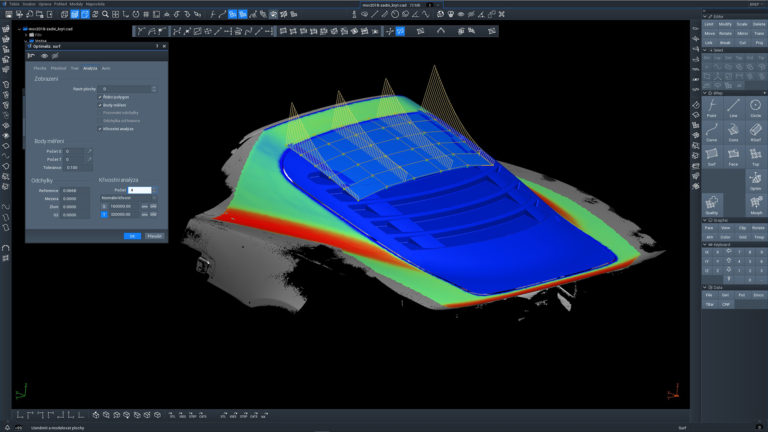

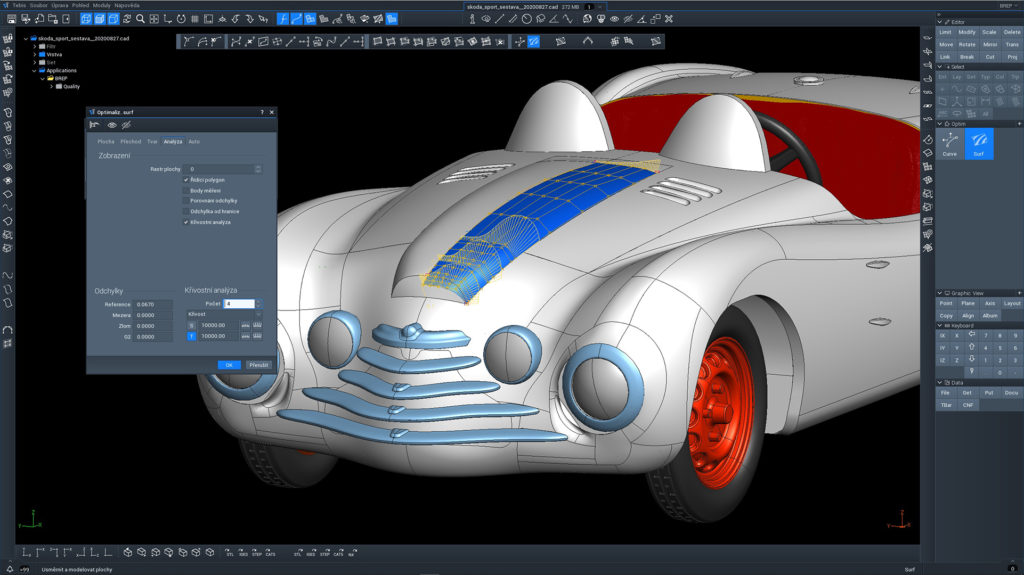

- Vyhlazení modelu tak aby tvary byly hladké a plochy byly mezi sebou křivostně napojeny. Při této operaci dochází často ke zvětšení odchylek od naskenovaných tvarů.
Příklady využití:
- Rekonstrukce havarovaných nástrojů, zdeformovaných a ulomených částí. Poškozené části je možné provizorně spojit, naskenovat a provést rekonstrukci. Deformované oblasti je možné vyrovnat a podle požadavků domodelovat nebo u symetrických dílů vytvořit chybějící tvar pomocí zrcadlení.
- Rekonstrukce převzatých nástrojů a forem, u kterých neexistuje žádná dokumentace a u kterých v budoucnu bude probíhat servis nebo opravy (archivace stavu po převzetí forem a nástrojů).
- Rekonstrukce odladěných nástrojů a forem. Tyto modely pak slouží jako záloha při výrobě duplicitních nástrojů a při opravách poškozených nástrojů (archivace stavu po odladění forem a nástrojů).
